자율주행 시스템을 위한 폐쇄 루프 HD 지도 시뮬레이션 구축

핵심 요약

자율주행 시스템은 실세계의 변화로 인해 고정밀(HD) 지도와 시뮬레이션 환경 간의 불일치 문제에 직면한다. 이를 해결하기 위해 인식 실패가 발생할 때마다 지도를 자동으로 업데이트하는 폐쇄 루프 매핑 파이프라인이 필수적이다. 이 시스템은 센서 로그에서 3D 기하학적 구조를 재구성하고 전문가의 검증을 거쳐 디지털 트윈을 최신 상태로 유지한다. 결과적으로 시뮬레이션 환경의 현실성을 높여 자율주행 차량과 로보틱스의 안전한 배포를 가속화한다.

배경

HD Maps(고정밀 지도)의 기본 개념, SLAM(Simultaneous Localization and Mapping) 원리, 3D Reconstruction 기술(NeRF, Gaussian Splatting)에 대한 이해

대상 독자

자율주행 및 로보틱스 MLOps 엔지니어, HD 지도 데이터 사이언티스트

의미 / 영향

이 기술은 정적인 지도를 동적인 공간 그래프로 전환하여 자율주행 시스템이 환경 변화에 실시간으로 대응하게 한다. 특히 데이터 수집부터 검증까지의 루프를 자동화함으로써 자율주행 상용화의 최대 걸림돌인 롱테일 문제를 효율적으로 해결할 수 있는 기반을 마련한다.

섹션별 상세

인식 실패는 차량의 관측값과 지도의 기대값 사이의 불일치로 나타나며 이를 감지하기 위한 자동 트리거가 작동한다. 시스템은 존재 여부 갈등, 부재 갈등, 속성 갈등을 식별하여 관련 센서 데이터만 선별적으로 추출한다. 이는 전체 주행 세션을 기록하는 것보다 효율적이며 안전에 치명적인 엣지 케이스를 격리하는 데 도움을 준다. SLAM과 시각적 주행 거리 측정 기술을 병행하여 물리적 세계와 지도의 기하학적 구조가 일치하지 않는 지점을 정확히 찾아낸다.

추출된 센서 데이터는 타임스탬프 동기화와 캘리브레이션을 통해 공통 참조 프레임으로 정렬된 후 3D 장면으로 재구성된다. Neural Radiance Fields(NeRF)와 3D Gaussian Splatting 기술을 활용하여 흩어진 센서 로그를 사실적인 디지털 트윈으로 변환한다. 특히 3D Gaussian Splatting은 NeRF보다 렌더링 속도가 빨라 고정밀 모델을 신속하게 생성할 수 있다. 이후 비전 모델을 통해 차선, 교통 표지판, 물리적 장벽 등을 식별하여 구조화된 시맨틱 지도로 변환한다.

전체 지도를 업데이트하는 대신 변경된 타일만 수정하는 공간 버전 관리를 사용하여 업데이트 효율성을 극대화한다. 시뮬레이션의 유용성을 높이기 위해 실세계의 조명, 기상 조건, 센서 노이즈 등을 의도적으로 주입하여 현실적인 테스트 환경을 구축한다. 이러한 노이즈 주입은 인식 시스템이 어려운 환경에서도 객체를 정확히 인식하도록 학습시키는 데 기여한다. 또한 지도의 논리적 일관성을 유지하기 위해 인접 도로와의 연결성과 주행 규칙을 검증하는 과정이 포함된다.

업데이트된 지도는 시나리오 재생과 섀도 모드(Shadow Mode)를 통해 실제 배포 전 철저한 검증 과정을 거친다. iMerit은 자동화 도구가 놓치기 쉬운 복잡한 엣지 케이스를 전문가가 직접 검토하고 수정하는 Human-in-the-loop 서비스를 제공한다. 전문 인력은 2D 차선 주석, 3D 위치 추정, 다중 센서 퓨전 등 고정밀 시맨틱 라벨링을 수행한다. 이러한 전문 인프라는 대규모 데이터 운영에서 지도의 정확성과 신뢰성을 보장하는 핵심 요소이다.

이미지 분석

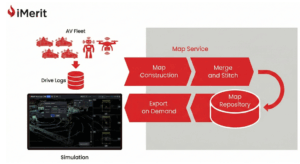

Diagram
실세계의 주행 로그가 지도 구축, 병합, 저장소 저장 과정을 거쳐 시뮬레이션 환경으로 환류되는 전체 아키텍처를 보여준다. 이 루프가 자동화됨으로써 지도와 실세계 사이의 간극을 지속적으로 좁힐 수 있음을 시각화한다.
자율주행 차량과 드론이 데이터를 수집하여 지도 서비스로 전달하고 시뮬레이션으로 내보내는 폐쇄 루프 매핑 파이프라인 다이어그램이다.

Screenshot
센서 데이터를 통해 재구성된 3D 환경에서 차선, 연석, 기타 객체들이 어떻게 시맨틱하게 분류되고 벡터화되는지 보여준다. 이는 HD 지도 시뮬레이션의 기초가 되는 고정밀 데이터의 실제 형태를 나타낸다.
시맨틱 라벨과 도로 특징이 매핑된 교차로의 3D LiDAR 포인트 클라우드 시각화 이미지이다.

실무 Takeaway

인식 실패 데이터를 전체 녹화 대신 특정 트리거 기반으로 선별 추출하여 데이터 처리 비용과 시간을 획기적으로 단축한다.
3D Gaussian Splatting을 활용해 NeRF보다 빠른 속도로 고정밀 디지털 트윈을 생성하여 지도 업데이트 주기를 단축하고 최신성을 유지한다.
시뮬레이션 환경에 실세계의 노이즈와 엣지 케이스를 의도적으로 주입하여 자율주행 모델의 견고성을 실제 환경 수준으로 강화한다.

언급된 리소스

문서iMerit Expert-in-the-loop Solutions
