구글의 PaperBanana: 연구용 다이어그램을 자동 생성하는 AI 프레임워크

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

핵심 요약

연구자들이 논문용 시각 자료를 제작하는 데 겪는 어려움을 해결하기 위해 구글이 PaperBanana를 개발했다. 이 시스템은 단순한 미적 생성을 넘어 학술적 관례와 논리적 구조를 반영한 정확한 다이어그램을 생성한다. 5개의 전문 에이전트가 계획, 스타일링, 시각화, 비평 과정을 거치며, 특히 비평 루프를 통해 원문과의 일치성을 검증한다. 벤치마크 결과 기존 모델보다 가독성과 충실도 면에서 월등한 성능을 입증했다.

배경

LLM 기본 개념, 프롬프트 엔지니어링, 학술 논문 구조에 대한 이해

대상 독자

학술 논문을 작성하는 연구자 및 기술 문서를 제작하는 엔지니어

의미 / 영향

AI가 텍스트 요약을 넘어 전문적인 시각적 커뮤니케이션 영역까지 자동화함으로써 과학 연구의 생산성을 크게 향상시킬 것이다. 특히 디자인 기술이 부족한 연구자들도 명확하고 전문적인 시각 자료를 손쉽게 확보할 수 있게 된다.

섹션별 상세

PaperBanana는 일반적인 AI 이미지 생성기와 달리 학술적 정확성과 논리적 흐름에 최적화되어 있다. DALL-E나 Midjourney가 미적 요소에 집중하는 반면, PaperBanana는 구성 요소 간의 관계, 정확한 레이블링, 과학적 사실성을 우선시한다.

시스템은 선형 계획 단계(Linear Planning Phase)와 반복 정제 루프(Iterative Refinement Loop)의 두 단계로 작동한다. 계획 단계에서는 Retriever, Planner, Stylist 에이전트가 참조 사례를 바탕으로 도표의 청사진을 설계하고 학술적 미적 가이드라인을 적용한다.

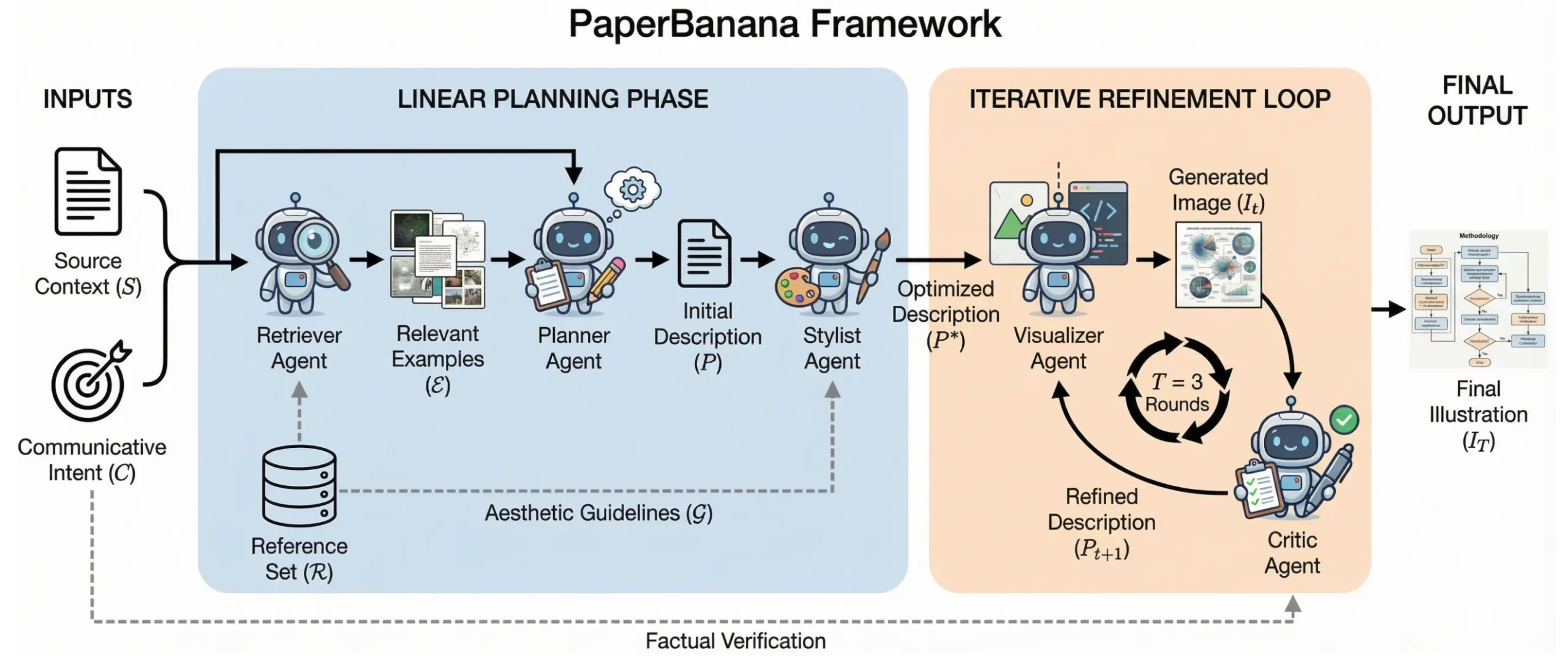

PaperBanana 프레임워크의 전체 작동 구조를 보여주는 아키텍처 다이어그램이다. — Diagram5개의 에이전트가 선형 계획 단계와 반복 정제 루프를 통해 텍스트 입력을 최종 일러스트레이션으로 변환하는 과정을 상세히 보여준다. 각 에이전트의 역할과 데이터 흐름을 파악하는 데 핵심적인 정보를 제공한다.

정제 루프에서는 Visualizer 에이전트가 설계를 바탕으로 이미지나 실행 가능한 코드를 생성하며, Critic 에이전트가 소스 텍스트와 대조하여 사실 관계를 검증한다. 이 과정은 총 3회 반복되어 오류를 최소화하고 품질을 높인다.

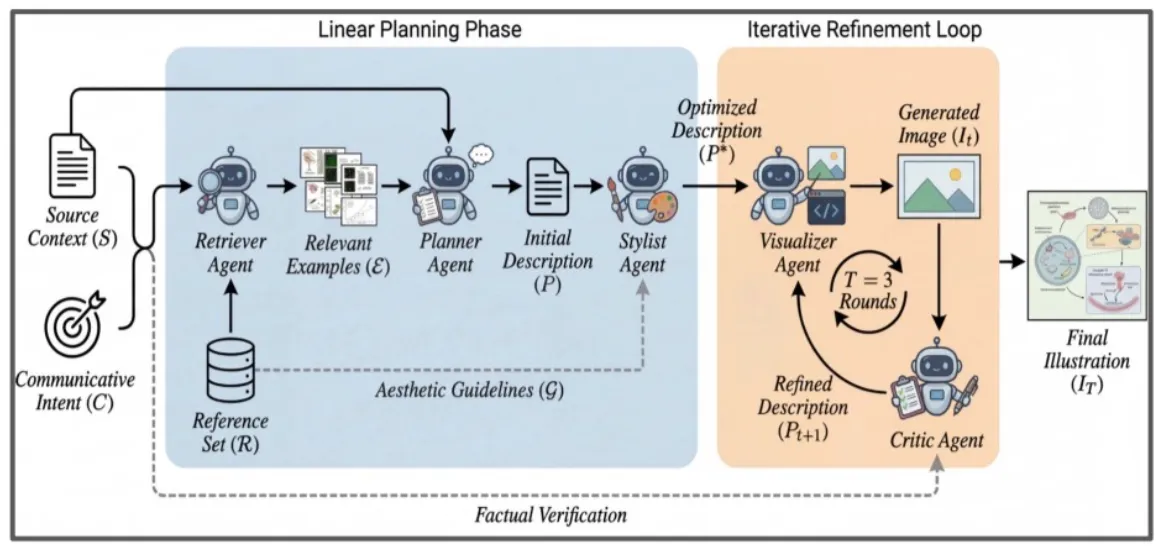

PaperBanana 프레임워크의 파이프라인을 다시 한번 강조하는 다이어그램이다. — Diagram텍스트 입력부터 최종 출력까지의 전체 파이프라인을 보여주며, 특히 비평 에이전트가 사실 관계를 확인하는 루프 과정을 명확히 시각화한다.

성능 평가를 위해 NeurIPS 논문 수천 개를 기반으로 한 PaperBananaBench가 도입되었다. 평가 결과, PaperBanana는 직접 프롬프팅 방식보다 충실도(Faithfulness), 가독성(Readability), 미적 품질 등 모든 지표에서 우수한 성적을 거두었다.

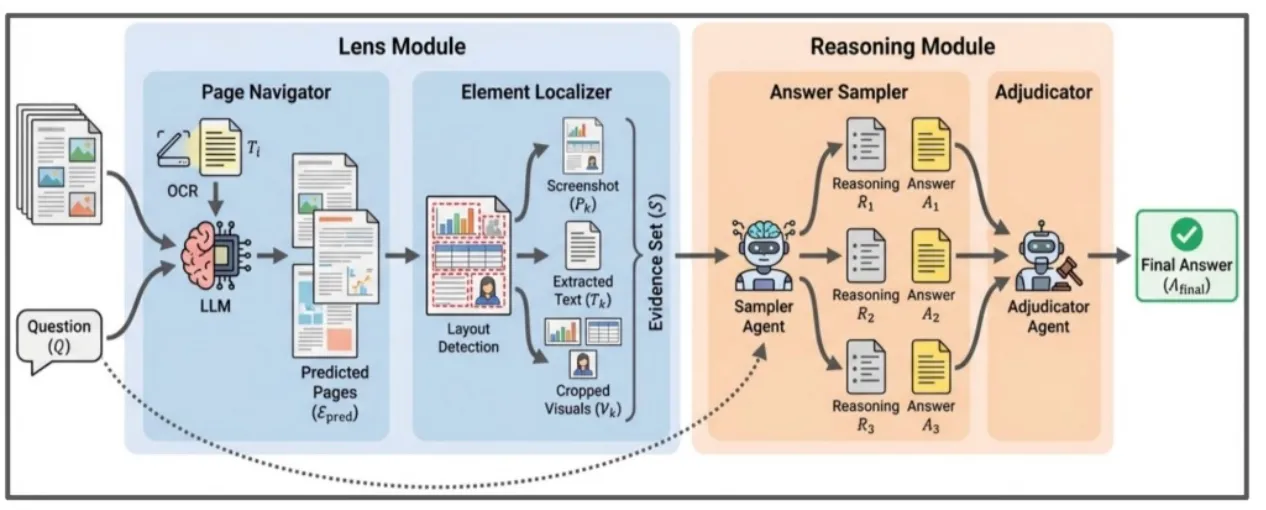

PaperBanana가 생성한 복잡한 방법론 다이어그램의 예시이다. — DiagramLens Module과 Reasoning Module로 구성된 시스템의 흐름을 명확한 레이블과 화살표로 표현한다. 실제 논문에 바로 삽입할 수 있을 정도의 높은 가독성과 구조적 완성도를 보여준다.

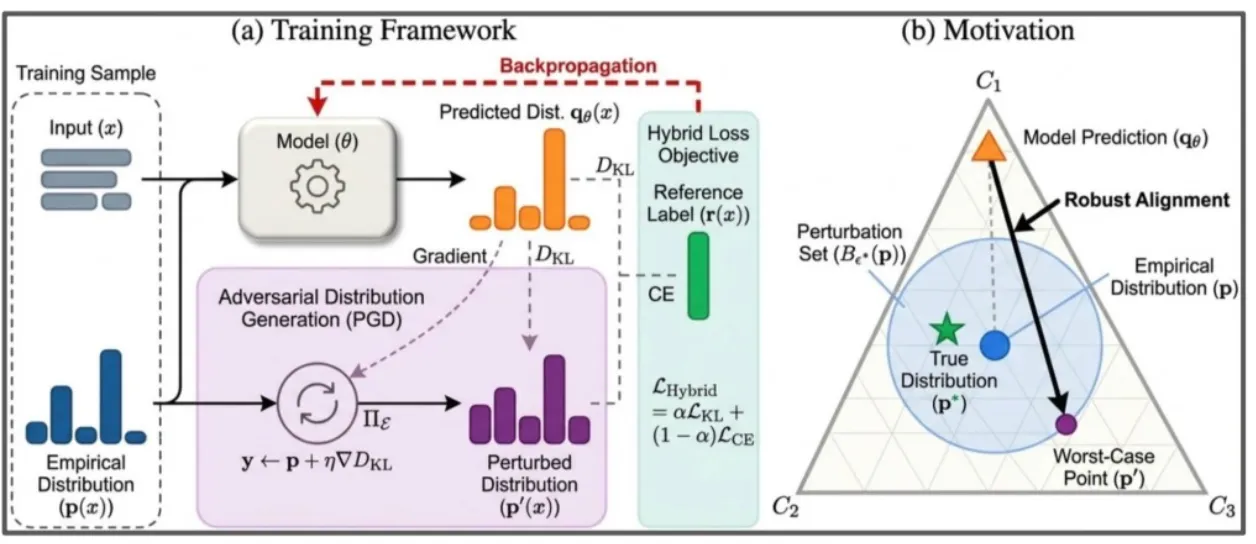

학습 프레임워크와 견고한 정렬(Robust Alignment)을 설명하는 기술 도표 예시이다. — Diagram수식 기호와 분포 그래프를 포함하여 학술적 전문성을 보여준다. 단순한 그림이 아니라 복잡한 수학적 개념과 모델 학습 과정을 시각적으로 정확하게 전달한다.

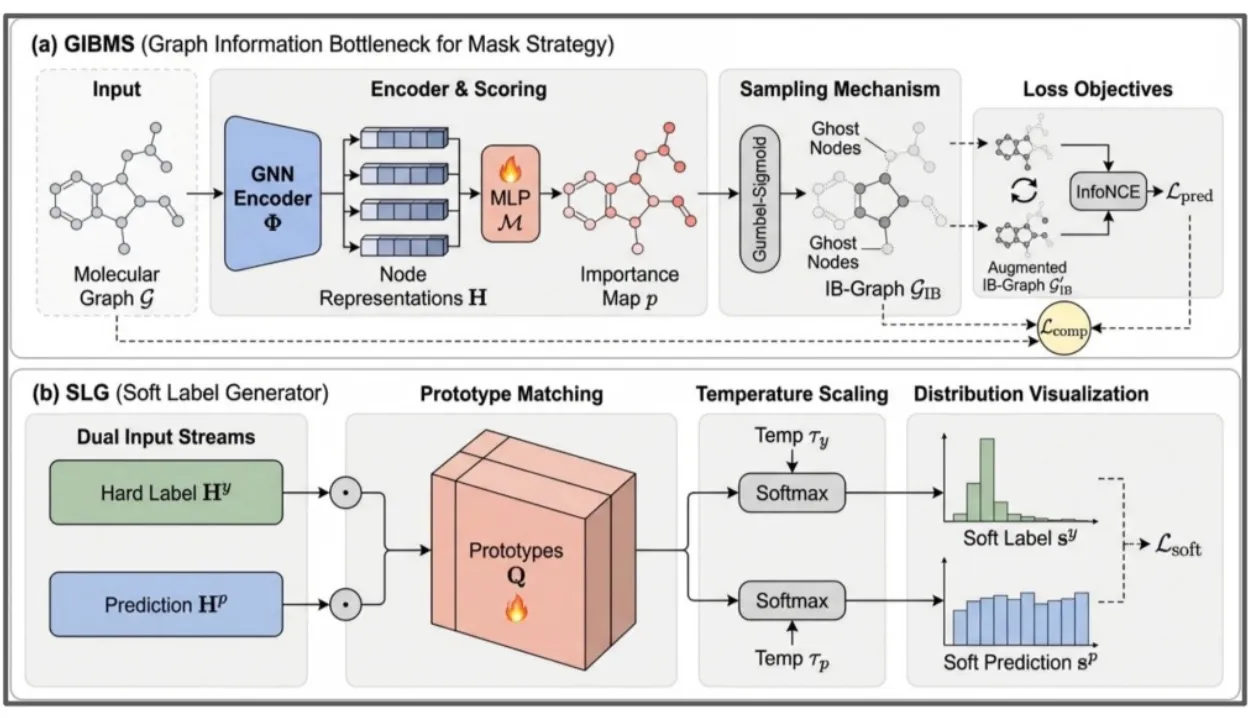

그래프 정보 병목(GIBMS) 및 소프트 레이블 생성기(SLG)를 다루는 아키텍처 예시이다. — Diagram분자 구조와 인코딩 과정을 상세히 시각화하여 복잡한 딥러닝 모델의 내부 작동 원리를 설명한다. 다양한 구성 요소 간의 상호작용을 체계적으로 배치했다.

통계 차트와 플롯의 경우 픽셀을 직접 생성하지 않고 코드를 생성하여 렌더링하는 방식을 채택했다. 이를 통해 수치 데이터가 시각적으로 왜곡되는 문제를 방지하고 실제 데이터와 완벽히 일치하는 그래프를 제공한다.

실무 Takeaway

논문 초안의 텍스트 설명을 입력하여 수작업 없이 출판 가능한 수준의 고품질 방법론 다이어그램을 얻을 수 있다.
통계 데이터의 경우 픽셀 생성이 아닌 실행 가능한 코드를 생성하여 렌더링함으로써 수치적 오류를 원천 차단한다.
멀티 에이전트 협업 시스템을 통해 생성된 도표의 레이블과 논리적 흐름이 실제 연구 내용과 일치하는지 자동 검증한다.
