양자 컴퓨터의 미래를 바꿀 초소형 광학 칩 개발

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

핵심 요약

현재 양자 컴퓨터는 레이저 제어를 위해 거대한 실험 장비가 필요하여 확장에 한계가 있다. 콜로라도 대학교 볼더 캠퍼스 연구진은 머리카락 두께의 100분의 1 수준인 초소형 광학 위상 변조기를 개발하여 이 문제를 해결했다. 이 장치는 기존 상용 변조기보다 전력 소모를 80배 줄이면서도 표준 CMOS 공정으로 대량 생산이 가능하다. 이는 수만 개의 큐비트를 제어해야 하는 미래의 대규모 양자 컴퓨터 구현을 위한 핵심 기술로 평가받는다.

배경

양자 역학 기초, 반도체 제조 공정(CMOS) 이해, 광학 및 레이저 제어 기본 지식

대상 독자

양자 컴퓨팅 하드웨어 개발자 및 반도체 공정 엔지니어

의미 / 영향

이 기술은 양자 컴퓨터가 실험실 수준의 거대 장비를 벗어나 실제 마이크로칩 형태로 진화하는 결정적 계기가 될 것이다. 특히 대량 생산이 가능한 CMOS 공정을 채택함으로써 양자 컴퓨팅의 경제성과 확장성 문제를 동시에 해결할 것으로 기대된다.

섹션별 상세

Nature Communications에 발표된 이 연구는 기가헤르츠 주파수의 미세 진동을 활용해 가시광선의 위상을 변조하는 기술을 핵심으로 한다. 칩 내부의 음향 광학 효과를 통해 레이저 빔의 위상을 직접 제어하며, 이를 통해 양자 시스템 운영에 필수적인 정밀한 주파수 이동을 구현한다. 이 장치는 머리카락 두께의 100분의 1 수준으로 매우 작아 기존의 거대한 광학 장비를 대체할 수 있다.

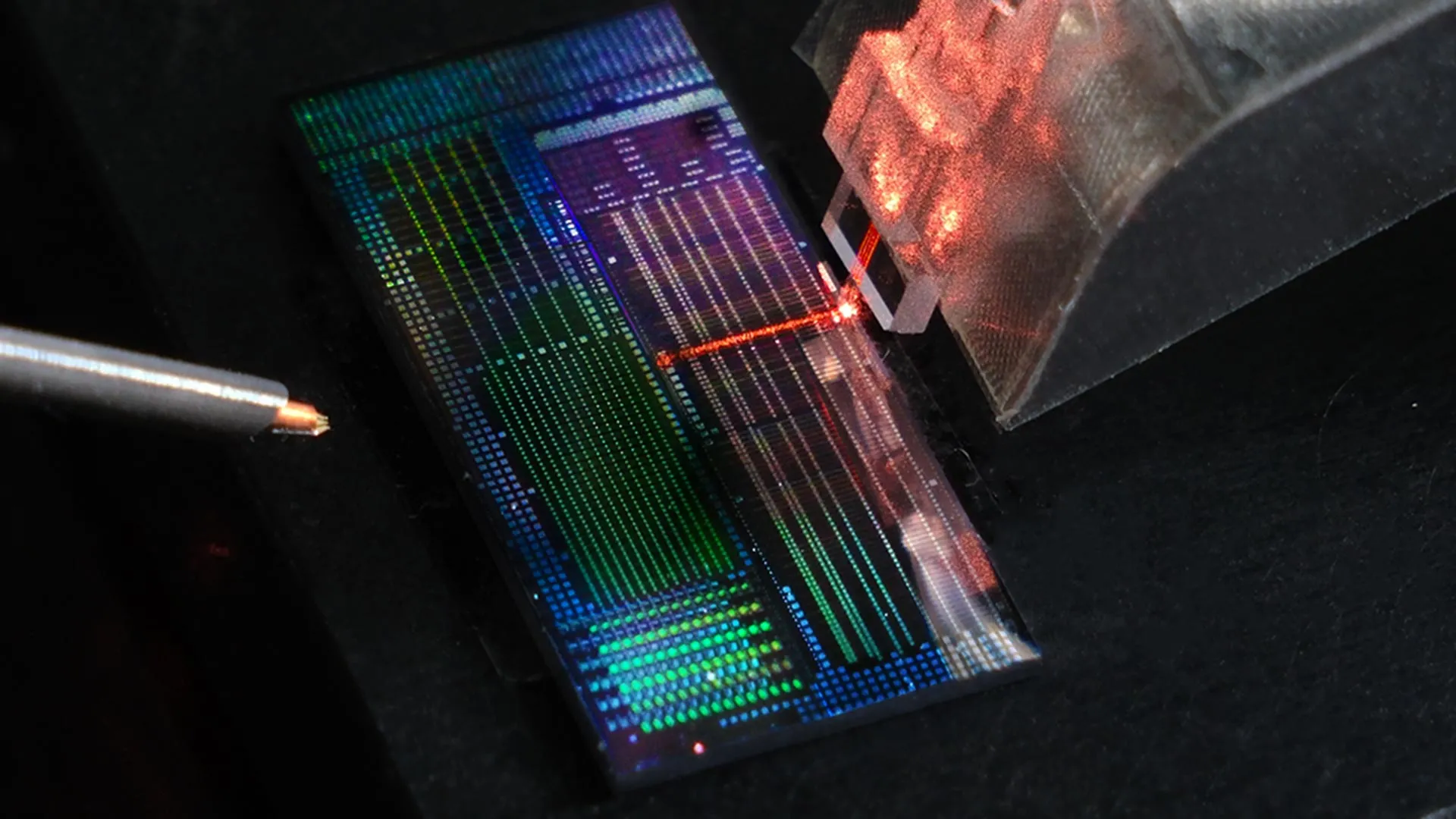

광섬유 어레이에서 나오는 레이저 빛이 조사되고 있는 연구용 광학 칩의 모습. — Photo개발된 초소형 광학 위상 변조 칩의 실제 작동 모습을 시각화한다. 광섬유를 통해 전달된 레이저가 칩 내부의 미세 구조를 통과하며 정밀하게 제어되는 과정을 통해 장치의 소형화 수준을 증명한다.

기존의 벌크형 전기 광학 변조기는 크기가 크고 수 와트 수준의 전력을 소모하여 대규모 시스템 통합에 부적합했다. 반면 이번에 개발된 칩은 전력 효율을 80배 이상 개선하여 발열을 최소화했으며, 이는 단일 칩 위에 수천 개의 제어 채널을 밀집시켜 수만 개의 큐비트를 동시에 관리할 수 있는 기반이 된다. 이러한 저전력 특성은 냉각 시스템의 부담을 줄여 전체 양자 컴퓨터의 효율성을 높인다.

제조 공정 측면에서 이 장치는 첨단 마이크로프로세서 생산에 쓰이는 표준 CMOS 파운드리 시설에서 제작되었다. 이는 특수 제작된 실험실 장비에 의존하던 기존 방식에서 벗어나, 수백만 개의 소자를 동일한 품질로 대량 생산할 수 있는 '광학 트랜지스터 혁명'의 시작을 의미한다. 이를 통해 양자 하드웨어의 가격을 낮추고 보급 속도를 획기적으로 앞당길 수 있다.

이 기술은 특히 이온 트랩이나 중성 원자 기반 양자 컴퓨터의 성능을 극대화한다. 개별 원자를 큐비트로 사용하는 이들 시스템은 십억 분의 일 수준의 오차도 허용하지 않는 초정밀 레이저 제어가 필요한데, 이번 칩은 이러한 요구 사항을 충족한다. 연구진은 향후 실제 양자 컴퓨터 제조 기업들과 협력하여 이 칩을 실제 시스템에 통합하고 테스트할 계획이다.

실무 Takeaway

표준 CMOS 공정을 활용하여 양자 제어용 광학 소자를 대량 생산함으로써 양자 컴퓨터의 상용화 및 대형화 장벽을 낮출 수 있다.
전력 소모를 80배 절감하여 발열 문제를 해결함으로써 단일 마이크로칩 내에 수만 개의 광학 채널을 통합하는 것이 가능해졌다.
이온 트랩 및 중성 원자 기반 양자 시스템에서 필수적인 초정밀 레이저 주파수 변조를 칩 수준에서 구현하여 시스템 복잡도를 획기적으로 줄였다.

언급된 리소스

논문Gigahertz-frequency acousto-optic phase modulation of visible light in a CMOS-fabricated photonic circuit
