DBMS 데이터 모델 가이드: 유형, 추상화 수준 및 SQL 실습 예제

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

핵심 요약

Data Model은 데이터베이스 내 요소 간의 연결 방식과 제약 조건을 정의하는 논리적 구조이다. 이 아티클은 Hierarchical, Network, Relational 등 다양한 Data Model의 유형과 Conceptual, Logical, Physical 추상화 단계를 상세히 기술한다. 실질적인 학생 관리 시스템 예제를 통해 ER Model, Primary Key 및 Foreign Key 설정, SQL 테이블 생성 과정을 제시한다. 데이터 중복을 제거하고 무결성을 유지하기 위한 1NF, 2NF, 3NF Normalization 원칙을 통해 효율적인 데이터베이스 설계 방향을 제시한다.

배경

기본적인 SQL 지식, 데이터베이스 기본 개념

대상 독자

데이터베이스 입문자 및 데이터 엔지니어링 기초를 다지려는 개발자

의미 / 영향

효율적인 데이터 모델링은 애플리케이션의 성능과 확장성을 결정짓는 핵심 요소이다. 특히 대규모 데이터를 다루는 현대 시스템에서 정규화와 적절한 인덱싱은 유지보수 비용을 낮추고 쿼리 성능을 극대화한다.

섹션별 상세

Data Model은 데이터베이스의 논리적 구조를 정의하며 데이터 요소들이 서로 어떻게 연결되고 어떤 제약 조건을 따르는지 규정한다. 이는 개발팀이 SQL 테이블을 직접 작성하기 전에 데이터 표현 계획을 세울 수 있게 하여 설계 오류를 줄이고 의사소통을 원활하게 돕는다. 주요 역할로는 데이터 구조화, 관계 표현, 제약 조건 설정, 그리고 물리적 저장 방식으로부터의 추상화 제공 등이 포함된다.

데이터를 저장하는 방식에 따라 다양한 Data Model 유형이 존재하며 각각 고유한 데이터 표현 방식을 가진다. Hierarchical Model은 트리 구조로 일대다 관계를 표현하며, Network Model은 그래프 구조로 다대다 관계를 지원한다. 가장 널리 쓰이는 Relational Model은 행과 열이 있는 테이블 형식을 사용하며, 최근에는 유연한 스키마를 제공하는 NoSQL 모델도 많이 활용된다.

sql

SELECT e.EmployeeName, p.ProjectID, p.StartDate FROM Employee e JOIN Project p ON e.EmployeeID = p.EmployeeID;

JOIN 연산을 사용하여 여러 테이블에 분산된 데이터를 통합 조회하는 예시

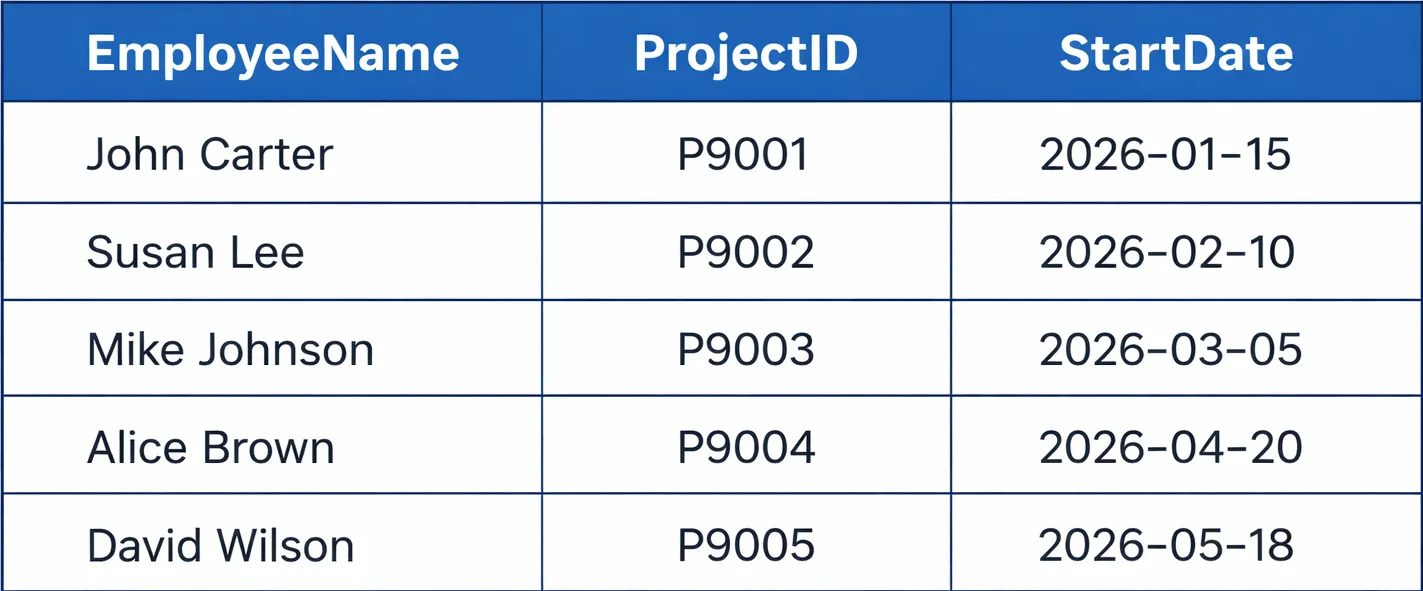

직원 이름, 프로젝트 ID, 시작일이 포함된 데이터 테이블 예시. — Screenshot관계형 데이터베이스에서 데이터가 행과 열의 형태로 어떻게 저장되는지 보여주는 기초적인 예시이다.

Data Modeling은 세 가지 추상화 단계를 거쳐 구체화되는데, 가장 높은 수준인 Conceptual Data Model은 비즈니스 관점의 엔티티와 관계를 정의한다. Logical Data Model은 특정 DBMS에 독립적으로 테이블, 컬럼, 데이터 타입을 상세히 기술하며 기본키와 외래키를 설정한다. 마지막 Physical Data Model은 특정 DBMS의 특성에 맞춰 인덱스, 저장 엔진, 파티션 등 실제 구현 세부 사항을 정의한다.

sql

CREATE TABLE Student ( StudentID INT AUTO_INCREMENT PRIMARY KEY, StudentName VARCHAR(100) NOT NULL, Major VARCHAR(50), Age INT );

CREATE TABLE Course ( CourseID INT AUTO_INCREMENT PRIMARY KEY, CourseName VARCHAR(100) NOT NULL, Department VARCHAR(50) );

CREATE TABLE Enrollment ( EnrollmentID INT AUTO_INCREMENT PRIMARY KEY, StudentID INT NOT NULL, CourseID INT NOT NULL, Grade CHAR(2), FOREIGN KEY (StudentID) REFERENCES Student(StudentID), FOREIGN KEY (CourseID) REFERENCES Course(CourseID) );

학생, 과목, 수강 등록 정보를 저장하기 위한 관계형 테이블 생성 예시

sql

INSERT INTO Student (StudentName, Major, Age) VALUES ('Alice', 'Biology', 20), ('Bob', 'Computer Science', 22);
INSERT INTO Course (CourseName, Department) VALUES ('Database Systems', 'Computer Science'), ('Calculus I', 'Mathematics');
INSERT INTO Enrollment (StudentID, CourseID, Grade) VALUES (1, 1, 'A'), (1, 2, 'B'), (2, 1, 'A');

생상된 테이블에 샘플 데이터를 삽입하고 외래키 제약 조건을 확인하는 예시

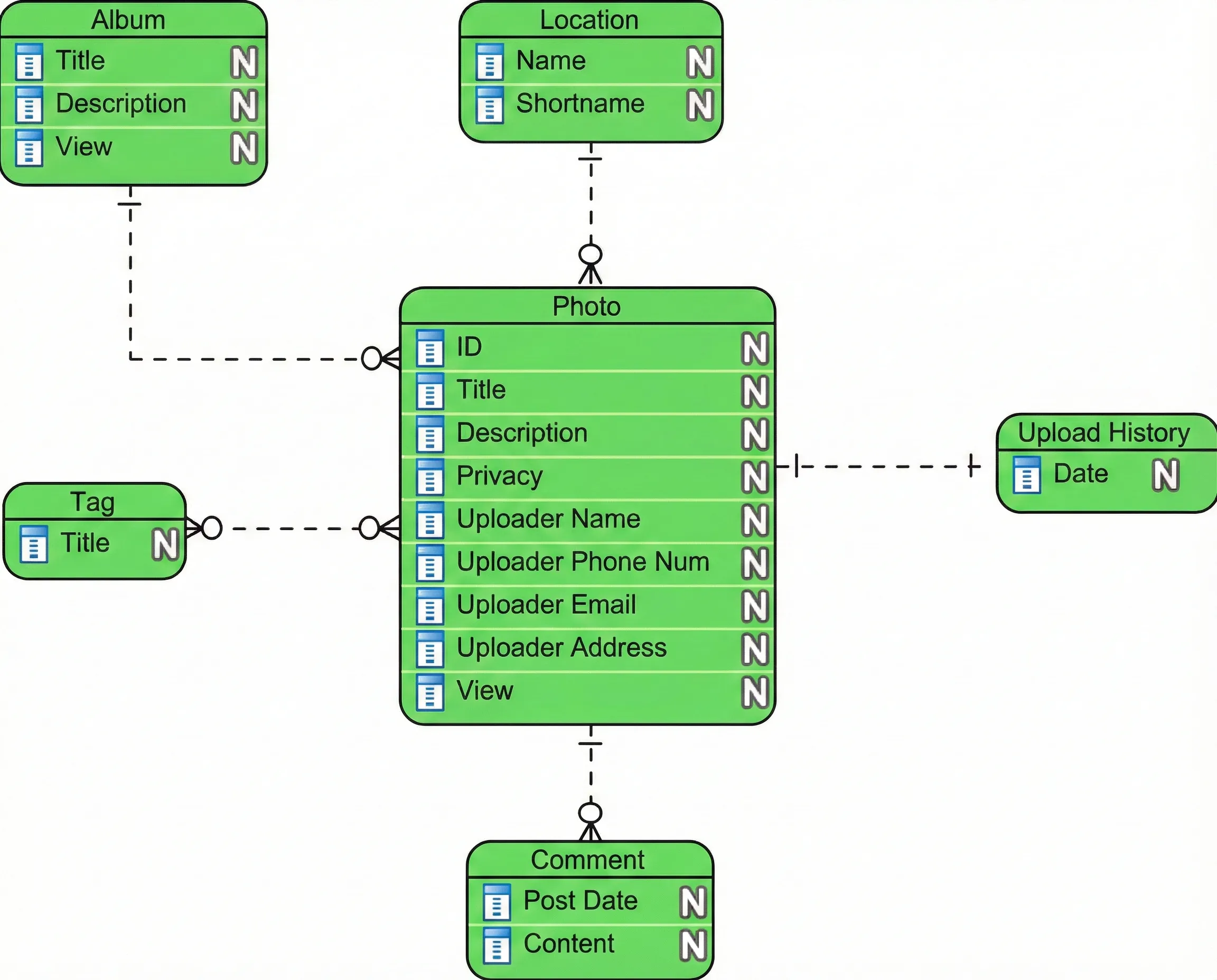

사진, 앨범, 위치 등의 엔티티 간 관계를 보여주는 개념적 데이터 모델 다이어그램. — Diagram비즈니스 관점에서 주요 엔티티와 그들 사이의 고수준 연결 관계를 시각화하여 설계 초기 단계를 설명한다.

각 엔티티의 속성과 데이터 타입이 명시된 논리적 데이터 모델 다이어그램. — Diagram개념적 모델을 구체화하여 테이블 구조, 컬럼명, 데이터 타입(varchar, int 등)을 정의하는 단계를 보여준다.

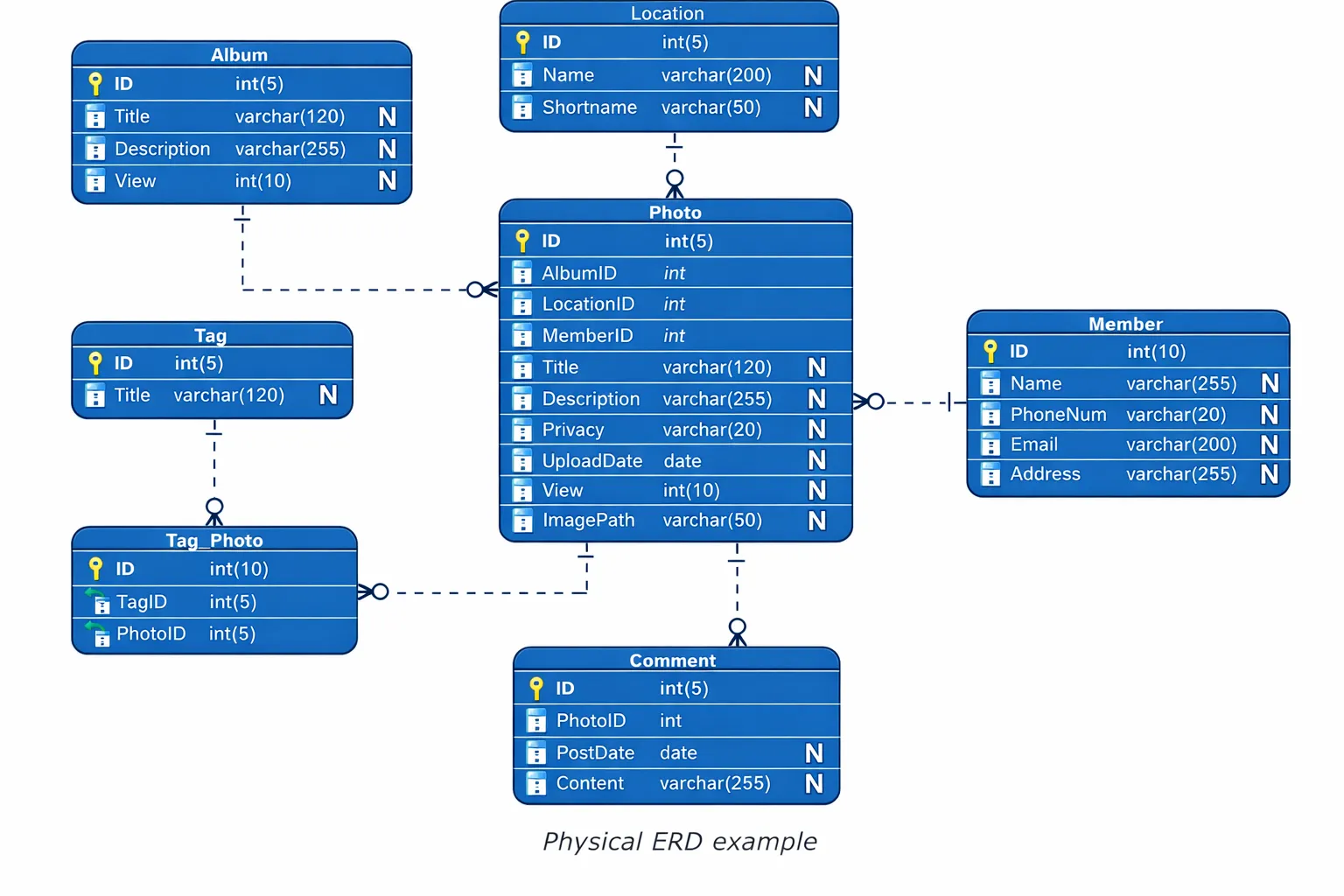

기본키, 외래키 및 인덱스 정보가 포함된 물리적 데이터 모델 다이어그램. — Diagram특정 DBMS에 구현하기 위한 최종 설계도로, 테이블 간의 참조 무결성을 위한 외래키 연결 구조를 상세히 나타낸다.

ER Model은 현실 세계의 개념을 시각화하는 강력한 도구로, 객체를 Entity로 표현하고 그 성질을 Attribute로 나타낸다. Entity 간의 상호작용은 Relationship으로 정의되며, 이때 연결되는 인스턴스의 수를 나타내는 Cardinality가 중요한 역할을 한다. 이 모델은 최종적으로 관계형 데이터베이스의 테이블 구조로 변환되어 실제 시스템의 뼈대가 된다.

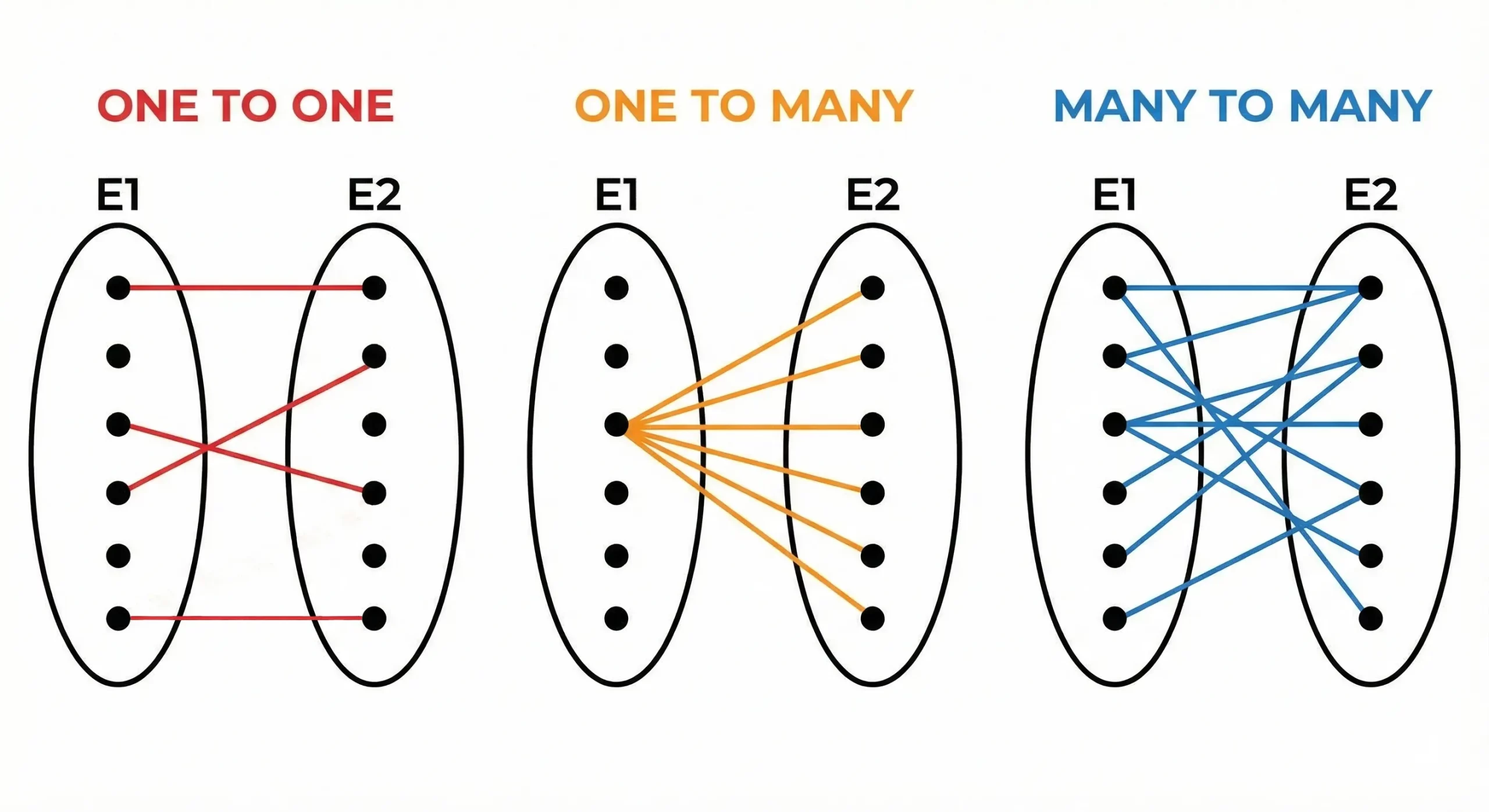

일대일, 일대다, 다대다 관계의 카디널리티를 시각화한 도식. — Infographic엔티티 간의 연결 강도와 수량을 정의하는 카디널리티 개념을 직관적으로 설명하여 관계 설정을 돕는다.

Normalization은 데이터 중복을 제거하고 무결성을 유지하기 위해 테이블을 최적화하는 과정으로, 여러 단계의 Normal Form 규칙을 따른다. 1NF는 모든 셀이 원자값을 갖도록 하며, 2NF는 기본키의 일부분에만 종속되는 속성을 제거하고, 3NF는 기본키가 아닌 속성 간의 종속성을 제거한다. 이러한 과정을 통해 데이터 갱신 시 발생할 수 있는 이상 현상을 방지하고 저장 효율을 높인다.

실무 Takeaway

Database 설계 시 Conceptual Model에서 Physical Model로 단계별로 접근하여 비즈니스 요구사항을 기술적 명세로 정확히 변환하고 설계 오류를 최소화해야 한다.
Primary Key와 Foreign Key를 명확히 설정하고 Referential Integrity 제약 조건을 적용하여 데이터 간의 연결성을 보장하고 데이터 품질을 유지해야 한다.
데이터 중복으로 인한 저장 공간 낭비와 갱신 이상을 방지하기 위해 최소 3NF까지 Normalization을 수행하여 효율적이고 안정적인 Schema를 구축해야 한다.
