인텔, 포춘 선정 '가장 혁신적인 기업' 등극: 반도체 및 AI 리더십 인정

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

핵심 요약

인텔은 반도체 혁신과 AI, 제조 역량을 인정받아 포춘의 '가장 혁신적인 기업' 중 하나로 선정됐다. 1971년 세계 최초 마이크로프로세서 4004 출시부터 현재의 x86 아키텍처 진화에 이르기까지 컴퓨팅 역사를 주도해 온 성과가 바탕이 됐다. 특히 차세대 18A 공정에서 RibbonFET과 PowerVia 기술을 도입하여 AI 워크로드에 최적화된 고성능 저전력 칩 생산을 목표로 한다. 이러한 기술적 도약은 개방형 시스템과 첨단 파운드리 서비스를 통해 AI 시대를 가속화하는 핵심 동력이 될 전망이다.

배경

반도체 제조 공정(Node)에 대한 기본 이해, x86 아키텍처의 역사적 배경, 칩렛(Chiplet) 및 패키징 기술의 개념

대상 독자

반도체 및 AI 하드웨어 인프라 결정권자, 시스템 아키텍트, 기술 투자자

의미 / 영향

인텔의 공정 기술 탈환 시도는 엔비디아와 TSMC가 주도하는 AI 칩 시장에 새로운 경쟁 구도를 형성할 것입니다. 특히 미국 내 제조 역량과 첨단 패키징 기술의 결합은 공급망 안정성과 성능 최적화를 동시에 요구하는 대규모 AI 모델 개발사들에게 중요한 대안이 될 수 있습니다.

섹션별 상세

인텔은 58년간의 혁신 역사를 바탕으로 전 세계 마이크로프로세서 시장의 약 70%를 점유하며 컴퓨팅 표준을 정립해 왔다. 64,000개 이상의 활성 특허 자산을 보유하고 있으며, 4004 프로세서와 x86 아키텍처는 현대 디지털 경제의 근간이 되는 기술적 토대를 마련했다. 이는 단순한 과거의 영광을 넘어 현재의 AI 가속기 및 클라이언트 경험 설계의 핵심 자산으로 활용되고 있다.

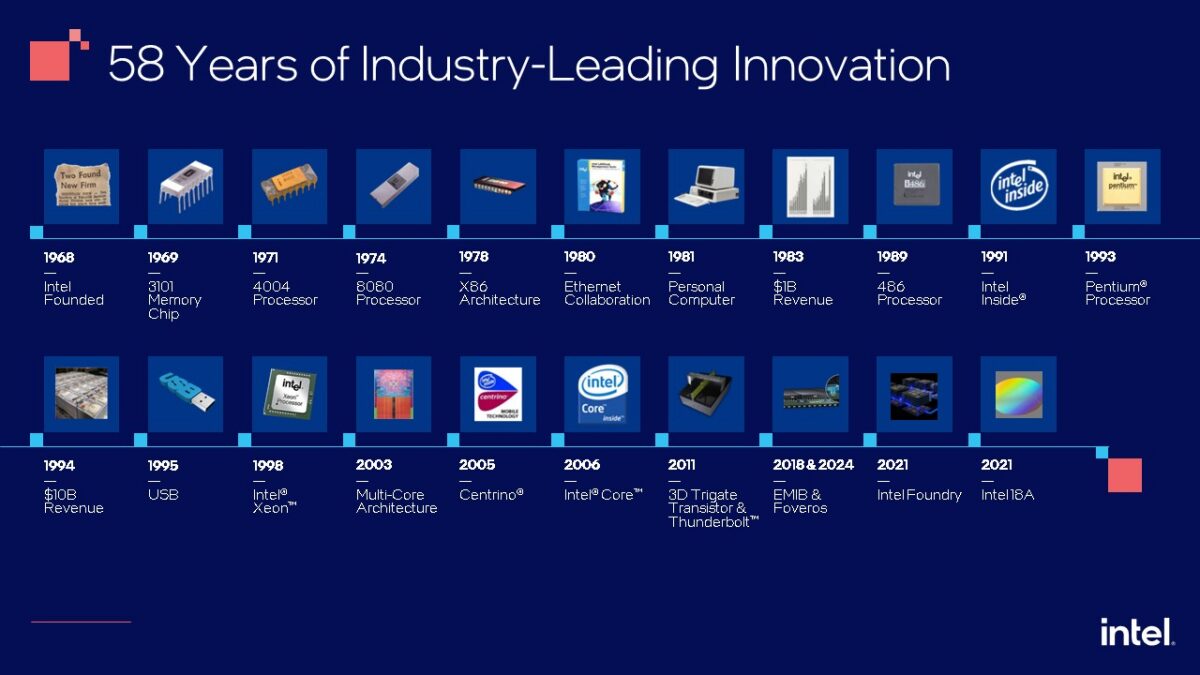

1968년 설립부터 2021년 18A 공정 발표까지 인텔의 58년 혁신 역사를 보여주는 타임라인 인포그래픽이다. — Infographic4004 프로세서, x86 아키텍처, 멀티코어, EMIB 및 Foveros 등 인텔의 주요 기술적 이정표를 시각화했다. 기사에서 언급된 '혁신의 유산'이 어떻게 현재의 18A 공정 리더십으로 이어지는지 맥락을 제공한다.

차세대 반도체 제조 공정인 Intel 18A는 RibbonFET 게이트-올-어라운드(GAA) 트랜지스터와 PowerVia 후면 전력 공급 기술을 결합하여 성능 한계를 돌파한다. 2025년 양산을 목표로 하는 이 공정은 AI 및 고성능 컴퓨팅(HPC)에 필수적인 전력 효율성과 집적도를 극대화하도록 설계됐다. 이를 통해 인텔은 공정 기술 리더십을 탈환하고 차세대 AI 칩 제조의 주도권을 확보하려 한다.

EMIB와 Foveros로 대표되는 첨단 패키징 기술은 여러 개의 다이(Die)를 하나의 패키지에 통합하는 칩렛 아키텍처를 가능하게 한다. 2018년부터 도입된 EMIB와 2024년 본격화된 Foveros는 데이터 센터와 AI 워크로드의 성능 확장을 위한 필수 기술로 자리 잡았다. 이 기술은 서로 다른 공정의 칩을 유연하게 결합하여 시스템 전체의 최적화를 달성하는 데 기여한다.

인텔은 CPU, GPU, NPU를 결합한 이기종 시스템과 개방형 소프트웨어 스택을 통해 AI 생태계의 확장을 추진하고 있다. 데이터 센터부터 엣지, 클라이언트 PC에 이르기까지 어디서나 AI가 구동될 수 있는 환경을 조성하여 고객에게 선택의 자유와 제어권을 제공한다. 특히 x86 아키텍처를 AI 시대에 맞게 진화시켜 복잡한 분산 워크로드의 컨트롤 플레인 역할을 수행하도록 한다.

실무 Takeaway

Intel 18A 공정의 RibbonFET과 PowerVia 기술은 AI 하드웨어의 전력 효율을 획기적으로 개선하여 고성능 추론 환경 구축에 기여한다.
EMIB 및 Foveros 첨단 패키징 기술을 활용하면 칩렛 기반 설계를 통해 AI 모델 규모에 맞는 유연한 하드웨어 확장이 가능하다.
개방형 이기종 시스템 전략을 채택함으로써 특정 벤더에 종속되지 않고 CPU, GPU, NPU를 조합한 최적의 AI 인프라를 구성할 수 있다.
