픽 앤 플레이스 로봇 모델 및 프로토타이핑 가이드

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

TL;DR

비전 가이드 픽 앤 플레이스 시스템은 카메라와 컴퓨터 비전 모델을 사용하여 물체를 식별하고 물리적으로 이동시키는 로봇 기술이다. 본 아티클은 KUKA IIWA 로봇 암과 Roboflow RF-DETR 모델을 활용하여 시뮬레이션 환경에서 작동하는 두 가지 카메라 구성(Eye-to-Hand, Eye-in-Hand) 프로토타입을 구축하는 방법을 제시한다. 전체 프로세스는 합성 데이터 생성, 모델 학습, 좌표 변환, 그리고 역기구학을 이용한 로봇 제어 단계로 구성된다. 특히 시뮬레이션 내에서 100장의 합성 이미지를 생성하고 학습시켜 실제 물리 법칙이 적용된 환경에서 높은 정확도의 물체 조작이 가능함을 입증했다. 이 가이드는 비전 모델의 신뢰성이 로봇 시스템 전체의 성능을 결정짓는 핵심 요소임을 강조한다.

배경

Python 3.10, PyBullet 시뮬레이션 라이브러리에 대한 기본 이해, 객체 검출(Object Detection) 모델 학습 개념, 기초적인 로봇 기구학 지식

대상 독자

로봇 공학 및 컴퓨터 비전을 결합하여 자동화 시스템을 구축하려는 AI 엔지니어 및 연구원

의미 / 영향

이 기술은 실제 물리적 로봇 없이도 시뮬레이션만으로 고성능 비전 가이드 시스템을 설계하고 검증할 수 있음을 보여줍니다. 특히 합성 데이터와 RF-DETR 같은 효율적인 모델을 결합함으로써 개발 주기를 수개월에서 수일로 단축시켜 제조 및 물류 자동화의 진입 장벽을 낮출 것입니다.

섹션별 상세

비전 가이드 시스템은 카메라를 눈으로, CV 모델을 뇌로 사용하여 로봇 암의 물리적 실행을 유도하는 구조를 가진다. 시스템은 장면 캡처, 객체 검출, 좌표 변환, 역기구학 계산, 물리적 이동의 5단계 파이프라인을 거쳐 작동한다. 모델의 검출 결과가 이후의 모든 결정론적 제어 단계를 결정하므로 모델의 정확도가 시스템 성능의 핵심이다. 시뮬레이션 환경을 통해 이러한 복잡한 과정을 안전하고 빠르게 프로토타이핑할 수 있다.

합성 데이터 생성 시 뷰포트 일관성을 유지하는 것이 실제 배포 환경으로의 전이에 가장 중요하다. PyBullet 시뮬레이션 내에서 학습용 카메라와 추론용 카메라의 위치, 각도, 시야각(FOV)을 동일하게 설정하여 모델이 실제 작업 시 보게 될 시점과 일치시킨다. 100장의 이미지를 생성할 때 물체의 위치와 종류를 무작위로 배치하여 모델의 일반화 성능을 높인다. 이를 통해 별도의 수동 레이블링 없이도 정확한 학습 데이터를 확보할 수 있다.

python

cam_view = p.computeViewMatrix(
    cameraEyePosition =[0.50, 0.00, 1.20],
    cameraTargetPosition=[0.50, 0.00, 0.00],
    cameraUpVector=[0, 1, 0])
cam_proj = p.computeProjectionMatrixFOV(
    fov=55, aspect=CAM_W/CAM_H, nearVal=0.01, farVal=5.0)

PyBullet 시뮬레이션 내에서 합성 데이터 생성을 위한 가상 카메라의 뷰 및 투영 행렬을 설정하는 코드

python

def capture_and_label(index, obj_info):
    _, _, rgb, _, seg = p.getCameraImage(CAM_W, CAM_H, viewMatrix=cam_view, projectionMatrix=cam_proj, renderer=p.ER_TINY_RENDERER)
    img = cv2.cvtColor(np.array(rgb, dtype=np.uint8).reshape(CAM_H, CAM_W, 4), cv2.COLOR_RGBA2BGR)
    seg = np.array(seg).reshape(CAM_H, CAM_W)
    cv2.imwrite(os.path.join(IMG_DIR, f"image_{index:04d}.jpg"), img)

시뮬레이션 환경에서 이미지를 캡처하고 세그멘테이션 마스크를 기반으로 레이블을 생성하는 함수

Eye-to-Hand 구성은 카메라를 작업 공간 상단에 고정하여 로봇의 움직임과 상관없이 안정적인 시야를 제공한다. 고정된 시야 덕분에 픽셀 좌표를 월드 좌표로 변환하는 계산이 단순하며 컨베이어 벨트와 같은 환경에 적합하다. 시뮬레이션에서는 레이 캐스팅 기법을 사용하여 2D 검출 지점의 정확한 3D 좌표를 추출한다. 이 방식은 시스템 구성이 단순하고 구현이 용이하다는 장점이 있다.

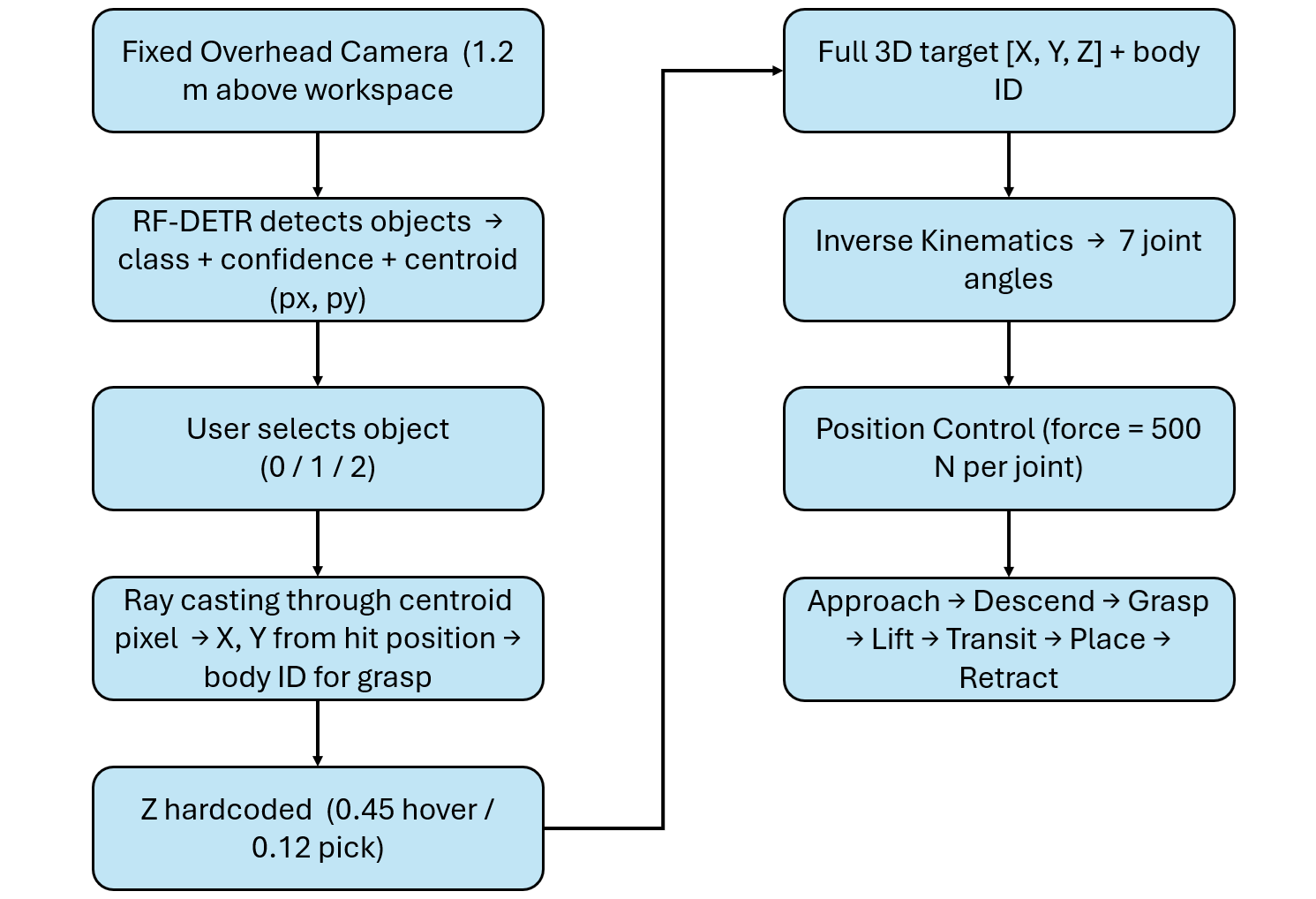

Eye-to-Hand 시스템의 전체 작업 흐름을 나타내는 순서도 — Diagram고정된 오버헤드 카메라로부터 이미지를 획득하여 RF-DETR로 객체를 검출하고, 레이 캐스팅을 통해 3D 좌표를 얻어 역기구학으로 로봇을 제어하는 전체 파이프라인을 시각화합니다. 시스템의 각 구성 요소가 어떻게 연결되는지 명확히 설명합니다.

Eye-in-Hand 구성은 카메라를 로봇 손목에 장착하여 로봇의 이동에 따라 시야가 동적으로 변하는 방식이다. 로봇이 물체에 가까이 접근하여 정밀하게 검사할 수 있으며 장애물에 의한 가려짐 문제를 해결하는 데 유리하다. 스캔 포즈에서 획득한 뷰 행렬의 역행렬을 사용하여 픽셀을 3D 공간의 광선으로 변환하는 복잡한 좌표 계산이 필요하다. 이는 로봇이 더 유연하게 다양한 각도에서 물체를 조작할 수 있게 해준다.

Roboflow RF-DETR 모델은 실시간 객체 검출에 최적화되어 있으며 적은 데이터로도 빠른 수렴 성능을 보인다. 범용 모델을 베이스라인으로 사용하여 파이프라인을 검증한 후 특정 카메라 각도에 맞게 파인튜닝하여 정확도를 극대화한다. 시뮬레이션 데이터로 학습된 모델은 mAP@50 기준 100%에 가까운 성능을 기록하며 정밀한 픽 앤 플레이스를 가능케 한다. 모델 개선이 곧 로봇의 정확도 향상으로 직결되는 구조를 가진다.

python

def pixel_to_world(px, py):
    x_min, x_max = 0.34, 0.66
    y_min, y_max = -0.24, 0.24
    nx = px / CAM_W
    ny = py / CAM_H
    wx = x_min + nx * (x_max - x_min)
    wy = y_max - ny * (y_max - y_min)
    return wx, wy

검출된 픽셀 좌표를 고정된 카메라 시야 범위에 기반하여 실제 3D 월드 좌표(XY)로 변환하는 로직

Roboflow 플랫폼에서 모델 학습을 위해 선택 가능한 아키텍처 목록 — ScreenshotRF-DETR, YOLOv11, YOLO26 등 다양한 최신 객체 검출 아키텍처를 선택할 수 있는 화면을 보여줍니다. 특히 RF-DETR이 실시간 성능과 정확도 면에서 권장됨을 확인할 수 있습니다.

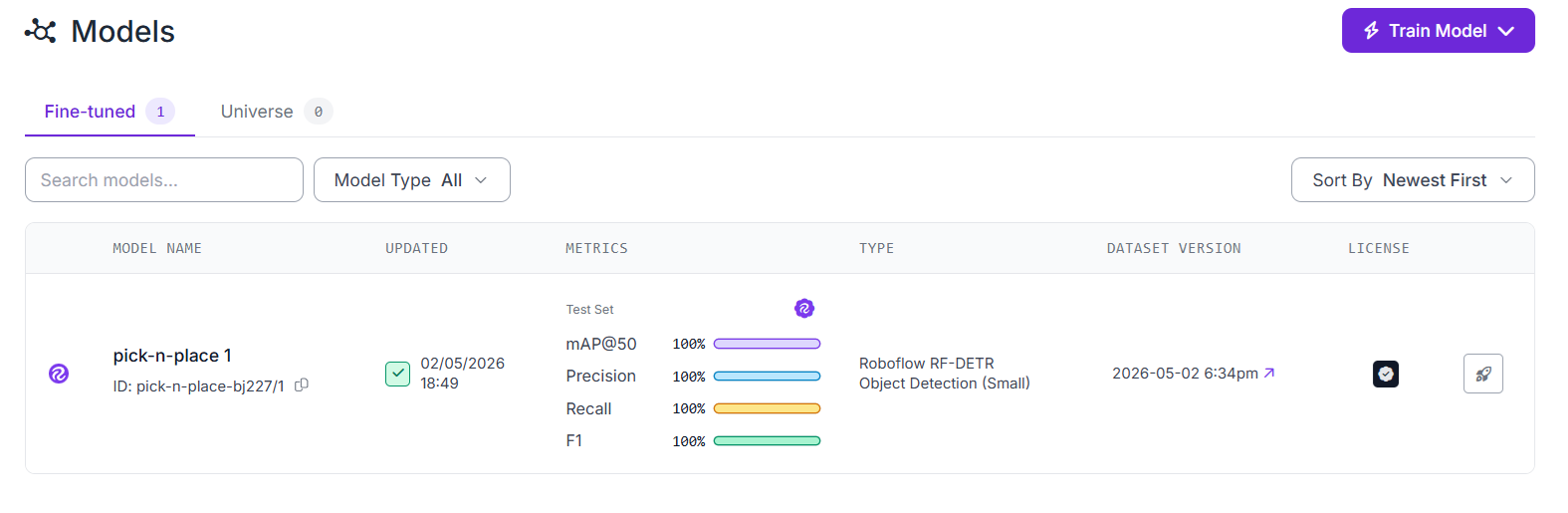

학습된 pick-n-place 모델의 성능 지표를 보여주는 Roboflow 대시보드 화면 — ScreenshotRF-DETR 아키텍처를 사용해 학습된 모델이 mAP@50, Precision, Recall 모두 100%를 기록했음을 보여줍니다. 이는 시뮬레이션 환경의 합성 데이터가 모델 학습에 매우 효과적임을 증명하는 수치적 근거입니다.

실무 Takeaway

시뮬레이션 환경(PyBullet)에서 학습 카메라와 추론 카메라의 파라미터를 동일하게 설정하면 합성 데이터만으로도 높은 정확도의 로봇 제어 모델을 구축할 수 있다.
비전 모델의 출력인 2D 픽셀 좌표를 3D 월드 좌표로 변환하기 위해 레이 캐스팅(Ray Casting) 기법을 적용하면 물체의 정확한 파지 지점을 계산할 수 있다.
복잡한 환경에서는 Eye-in-Hand 구성을 선택하여 로봇이 스캔 포즈를 취하게 함으로써 가려짐 문제를 해결하고 정밀한 객체 인식을 수행할 수 있다.
