Vision AI를 활용한 골프 스윙 분석 시스템 구축

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

TL;DR

골프 스윙 분석은 정확한 신체 역학 정보가 필요하지만 기존 방식은 객관적 피드백 제공에 한계가 있다. 이 튜토리얼은 Roboflow 3.0으로 골프 스윙의 키포인트를 검출하고, Gemini 2.5 Flash가 검출된 골격 데이터를 바탕으로 스윙 단계와 자세를 분석하는 파이프라인을 구축한다. 68개의 주석 데이터셋으로 학습된 모델은 83.7%의 F1 점수를 기록하며 신뢰할 수 있는 골격 오버레이를 생성한다. 최종적으로 사용자는 스윙 사진을 입력해 스윙 단계, 신체 정렬, 코칭 피드백을 포함한 분석 결과를 얻는다.

배경

Roboflow 계정, 기본적인 컴퓨터 비전 파이프라인 이해, Gemini API 키

대상 독자

컴퓨터 비전 파이프라인을 구축하려는 개발자 및 스포츠 분석 AI에 관심 있는 기술자

의미 / 영향

이 파이프라인은 복잡한 동작 분석이 필요한 스포츠 분야에서 AI 기반 코칭 시스템을 저비용으로 구축할 수 있는 가능성을 제시한다. 특히 비전 모델과 LLM을 결합한 추론 패턴은 정밀한 시각 데이터 해석이 필요한 다양한 산업 분야로 확장 가능하다.

섹션별 상세

골프 스윙 분석의 핵심은 신체 관절과 클럽 위치의 정확한 파악이다. Roboflow Universe의 68개 주석 이미지 데이터셋을 활용해 척추, 어깨, 골반, 클럽 샤프트 등 4개 영역의 키포인트를 학습한다. 70/20/10 비율로 데이터를 분할하여 학습과 검증의 신뢰성을 확보한다.

골프 스윙 분석을 위한 키포인트 검출 예시 화면. — Photo골프 스윙 중인 골퍼의 신체에 키포인트와 골격 라인이 오버레이된 모습을 보여준다. 시스템이 신체 부위를 어떻게 인식하는지 시각적으로 설명한다.

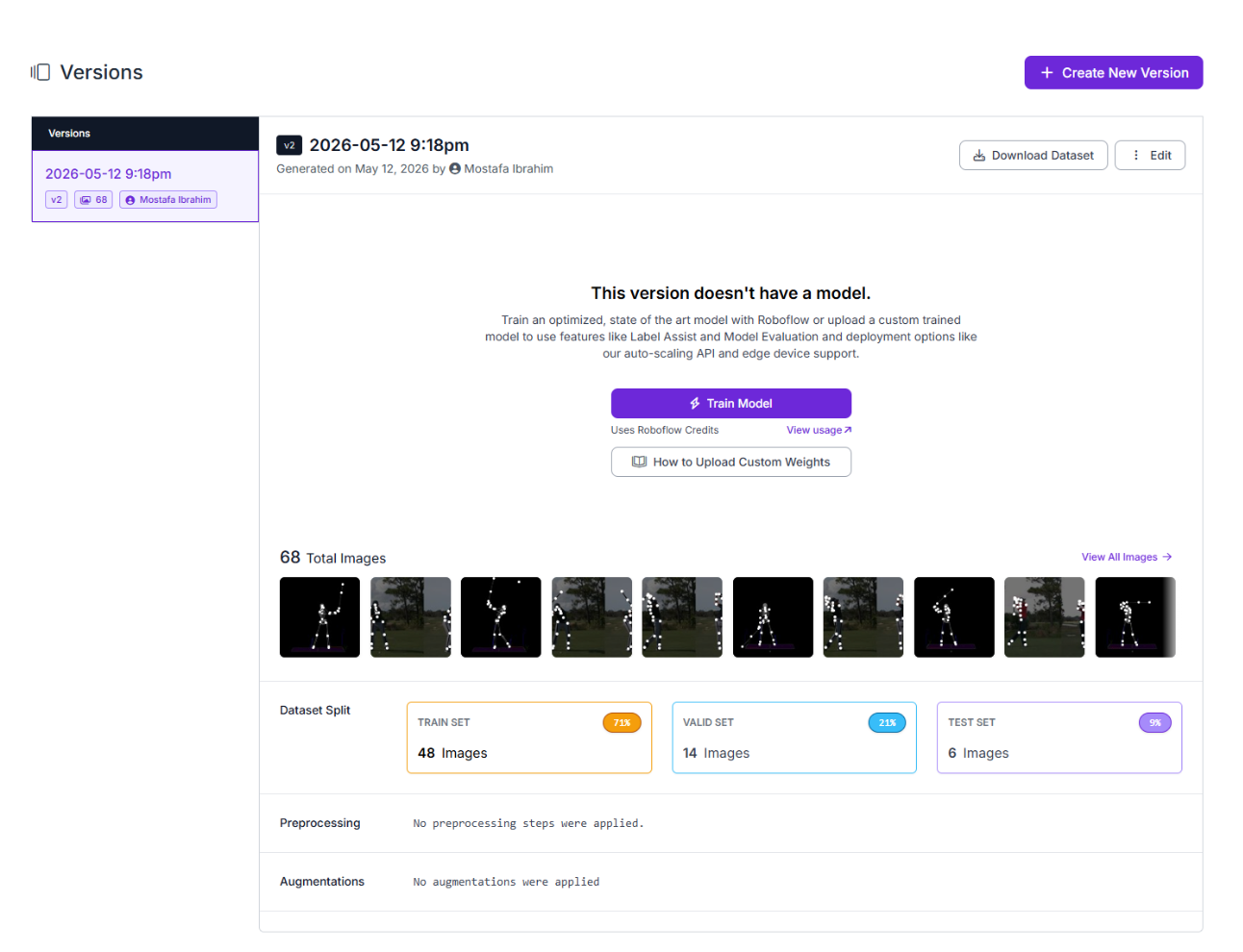

Roboflow 데이터셋 버전 관리 화면. — Screenshot68개의 이미지로 구성된 데이터셋의 학습, 검증, 테스트 분할 비율을 보여준다. 데이터 준비 단계의 구성을 설명한다.

Roboflow 3.0 모델은 정밀한 키포인트 검출을 위해 설계되었다. 학습 결과 86.8%의 mAP@50과 83.7%의 F1 점수를 기록하며, 특히 높은 재현율을 통해 신체 부위 누락 없는 안정적인 골격 오버레이를 보장한다. 이는 Gemini 2.5 Flash의 정확한 분석을 위한 필수 전제 조건이다.

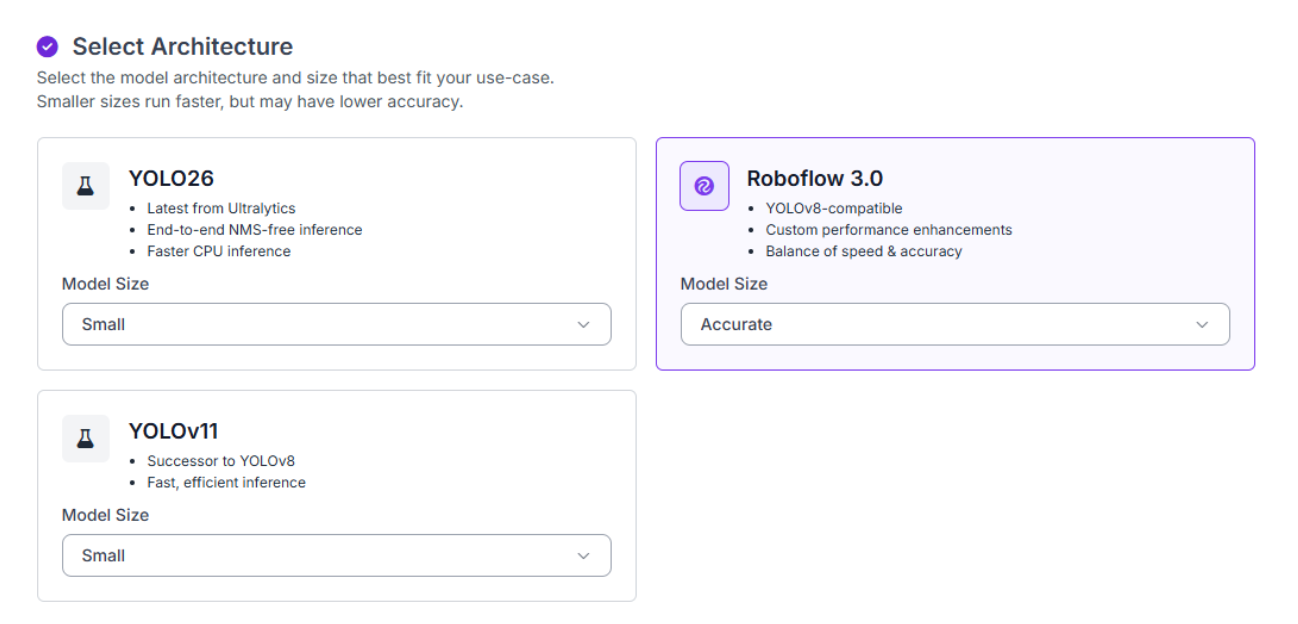

Roboflow 3.0 모델 아키텍처 선택 화면. — ScreenshotRoboflow 3.0 모델의 'Accurate' 옵션을 선택하는 과정을 보여준다. 모델 선택이 성능에 미치는 영향을 설명한다.

근거

Roboflow 3.0 모델은 86.8%의 mAP@50과 83.7%의 F1 점수를 기록한다. — Step 2: Train the Roboflow 3.0 Model 섹션

Roboflow Workflows는 키포인트 검출, 시각화, 언어 모델 추론을 하나의 파이프라인으로 연결한다. 키포인트 검출 모델이 골격 데이터를 생성하면, 시각화 블록이 이를 이미지에 오버레이하고, Gemini 2.5 Flash가 이 시각화된 프레임을 분석하여 스윙 단계와 코칭 피드백을 텍스트로 출력한다.

json

[[3,4], [4,0], [0,1], [1,2], [0,1], [0,2], [2,3], [3,6], [1,4], [4,5], [5,7], [0,1], [0,2], [2,4], [4,5], [1,3], [3,6], [6,7], [0,1], [1,2]]

키포인트 시각화 블록에서 골격 라인을 연결하기 위한 설정값 예시

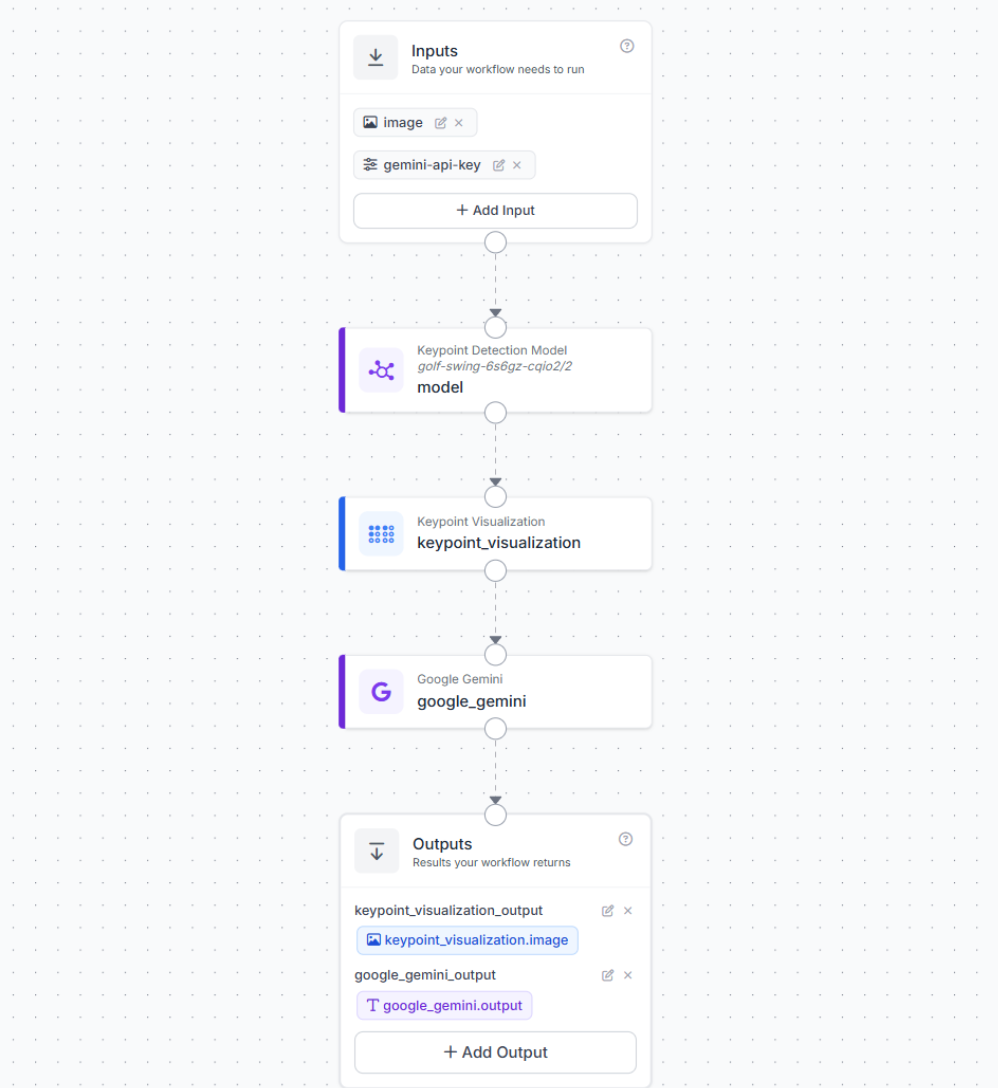

Roboflow Workflows 파이프라인 구성도. — Diagram입력부터 모델 추론, 시각화, Gemini 분석, 출력까지의 전체 파이프라인 흐름을 다이어그램으로 보여준다.

Gemini 2.5 Flash는 검출된 키포인트와 골격 라인을 바탕으로 스윙의 역학을 해석한다. 프롬프트 엔지니어링을 통해 스윙 단계, 상하체 정렬, 클럽 각도, 코칭 관찰 사항을 구체적으로 도출한다. 모델이 스윙 단계를 잘못 해석할 경우 프롬프트 수정을 통해 즉각적인 성능 개선이 가능하다.

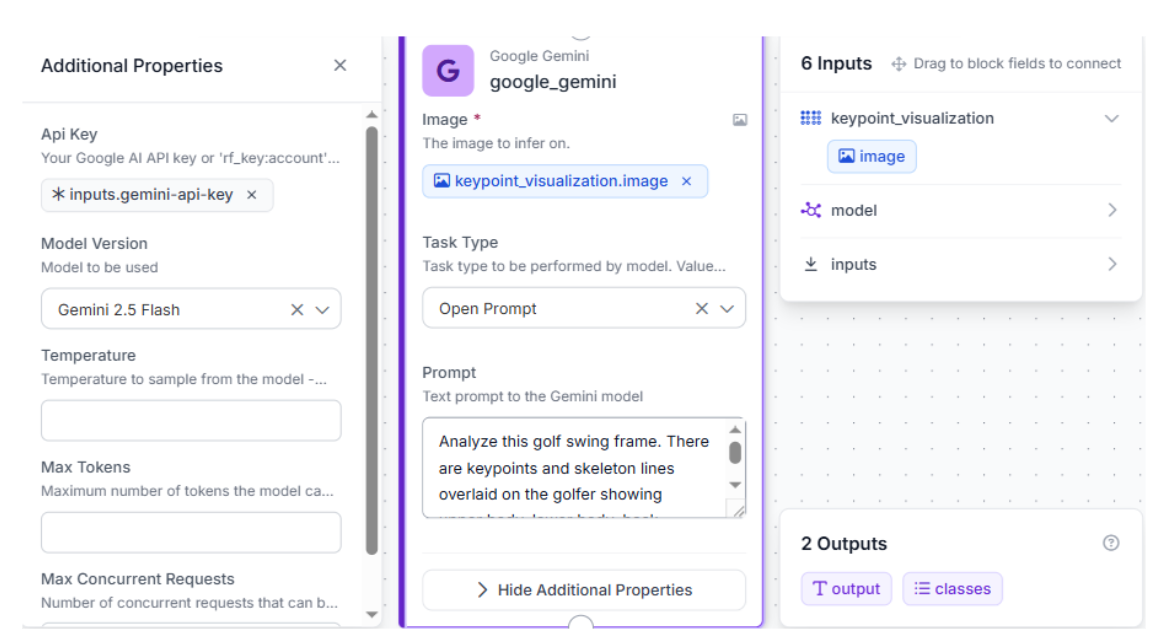

Gemini 2.5 Flash 프롬프트 설정 화면. — Screenshot골프 스윙 프레임을 분석하기 위한 프롬프트 입력창을 보여준다. 모델이 스윙 단계와 자세를 어떻게 분석하는지 설정하는 과정을 설명한다.

용어 해설

Keypoint Detection: — 이미지 내 객체의 특정 지점(관절, 끝점 등)을 좌표로 찾아내는 컴퓨터 비전 기술이다. 본문에서는 골프 스윙 시 신체 관절과 클럽의 위치를 추적하는 데 사용된다.
Biomechanical Reasoning: — 신체의 움직임과 자세를 물리적, 역학적 관점에서 분석하는 과정이다. AI가 골격 데이터를 바탕으로 스윙의 효율성과 정렬 상태를 판단하는 근거로 활용된다.
mAP: — Mean Average Precision의 약자로, 객체 검출 모델의 성능을 평가하는 지표이다. 예측된 키포인트가 실제 위치와 얼마나 정확히 일치하는지를 측정한다.

언급된 리소스

GitHubGolf Swing Dataset
