치수 결함 검사

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

TL;DR

치수 결함은 부품의 크기·간격·위치·정렬이 설계 공차를 벗어나 조립이나 기능을 방해하는 문제로서 제조 품질에서 중요한 검증 항목이다. Roboflow 워크플로우에서는 이미지에서 특징을 검출한 뒤 Python으로 검출된 피처의 중심 좌표 간 거리를 계산하여 미리 정의한 공차와 비교하고 합격·불합격을 판정하는 방식이 사용된다. 예시에서는 측정값 71.2 mm가 규격 70.0 ±0.5 mm를 벗어나 불합격으로 판정된 사례가 제시되어 자동화 검사가 사람 눈으로는 식별하기 어려운 미세 편차를 정량적으로 포착함이 확인됐다. 검사 신뢰도를 높이려면 특징 검출의 정밀도 확보, 카메라 교정과 픽셀-실제치수 환산의 정확성, 공정에 맞는 공차 설정이 동시에 필요하다.

섹션별 상세

치수 결함은 부품의 크기·간격·위치·정렬이 설계 공차를 벗어나 조립이나 기능을 방해하는 결함으로 정의되며, 표면상 눈에 띄지 않더라도 제품 성능에 치명적 영향을 미친다. 치수 결함은 길이 과다·과소, 홀 위치 오차, 과도한 간극, 정렬 불량 등 다양한 형태로 발생하며 이러한 편차는 조립 불량이나 누수·전기적 접촉 실패 등 실사용 문제로 이어진다. 제조 품질관리 관점에서 치수 결함 검출은 출고 전 모든 부품이 설계 조건을 만족하는지를 확인하는 핵심 활동이다.

자동화된 검사 워크플로우는 이미지 입력을 받아 먼저 특징 검출 모델이 관심 피처(예: 홀, 커넥터 등)를 식별하고, 식별된 바운딩 박스나 키포인트의 중심 좌표를 Python 블록으로 전달해 중심 간 거리를 계산하는 식으로 작동한다. 계산된 거리값은 미리 정의한 공차와 비교되어 합격 또는 불합격 결과를 반환하며, 이미지 예시에서는 측정값 71.2 mm가 규격 70.0 ±0.5 mm를 벗어나 불합격으로 판정된 사례가 제시되어 있다. 이처럼 자동화는 사람의 시각으로는 식별하기 어려운 미세 치수 편차를 정량적으로 감지하여 생산 라인에서 즉시 조치할 수 있게 한다.

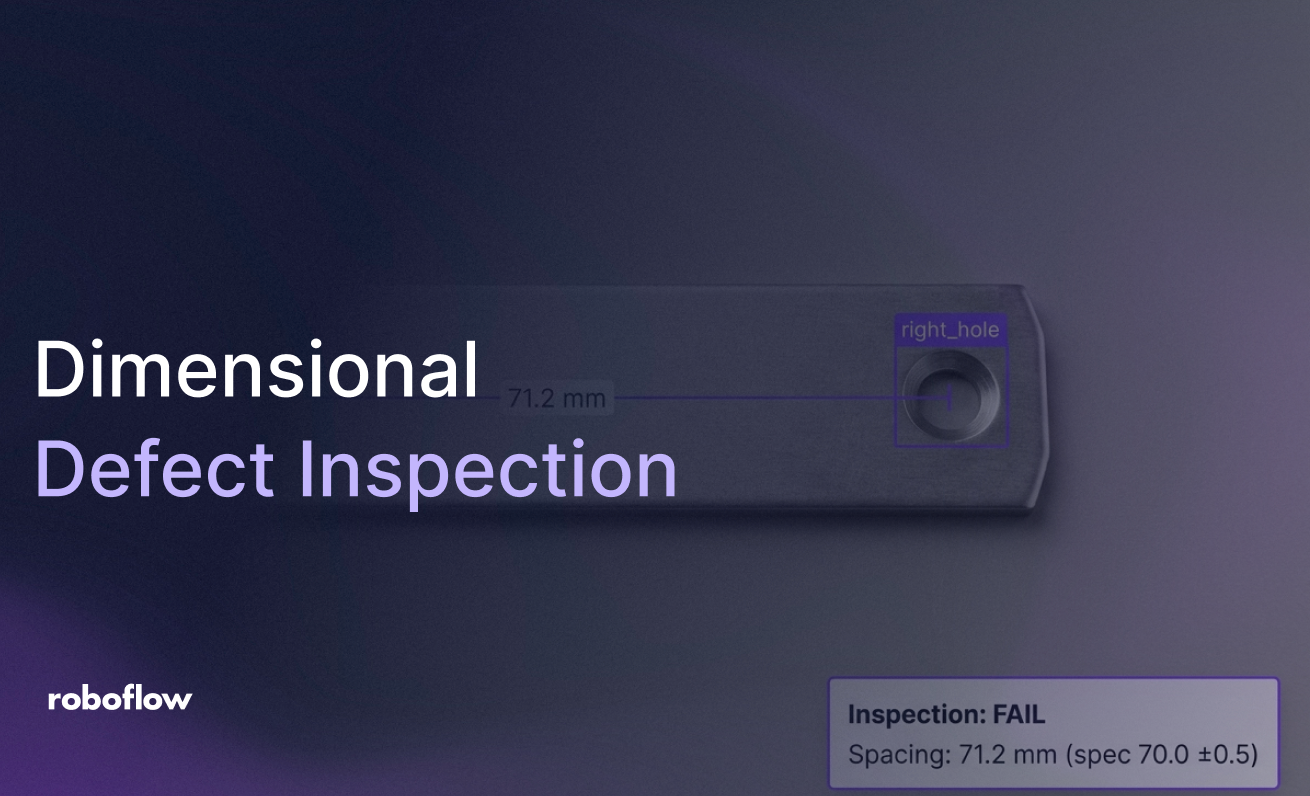

검사 인터페이스 스크린샷으로 중심 간 거리 측정값 71.2 mm와 규격 70.0 ±0.5 mm에 대한 불합격 판정을 보여준다. — Screenshot이미지는 특징 검출 결과(우측 홀 바운딩 박스)와 해당 피처 간 중심 거리 표기를 통해 측정 흐름을 시각적으로 전달한다. 하단의 결과 박스는 계산된 간격 71.2 mm가 주어진 공차를 벗어났음을 명확히 표기하여 자동화된 합격·불합격 판정의 출력 형식을 보여준다. 이 화면은 검출→거리 계산→공차 비교→결과 출력으로 이어지는 워크플로우의 각 단계를 직관적으로 확인시켜 준다.

근거

Inspection: FAIL Spacing: 71.2 mm (spec 70.0 ±0.5) — 이미지 하단의 검사 결과 박스

치수 결함의 대표적 유형에는 의도한 치수와의 불일치, 홀 위치 오차, 피처 간격 초과, 부품 정렬 불량, 접합부의 과도하거나 부족한 간극 등이 포함된다. 이러한 문제들은 이미지 기반 측정에서 특징 검출 정확도, 카메라 교정과 해상도, 픽셀-실제치수 환산계수, 그리고 공차 설정 방식에 따라 검출 성능이 달라진다. 따라서 신뢰성 있는 검사 시스템을 구축하려면 검출 모델의 정밀도 확보와 계측 캘리브레이션, 그리고 공정별 적절한 공차 설정이 동시에 충족되어야 한다.

용어 해설

Dimensional Tolerance: — 치수 공차는 부품의 허용 가능한 치수 편차 범위로서 설계한 기능을 보장하기 위해 상한과 하한을 정의한다. 실제 검사에서는 치수 공차가 기준을 벗어나는지 여부가 부품의 적합성 판단 기준이 된다. 자동화 검사에서는 공차 값이 비교 연산의 기준으로 사용되어 합격·불합격 판정이 내려진다.
Computer Vision Inspection: — 컴퓨터 비전 검사는 이미지 입력으로부터 특징을 감지하고 치수나 위치 등 정량적 속성을 계산하여 결함 여부를 판정하는 자동화 공정이다. 입력 이미지에서 객체 검출과 피처 추출을 수행한 뒤 좌표 기반 연산으로 물리적 치수를 도출한다. 제조 라인에서는 비파괴 검사와 실시간 품질 제어 수단으로 활용된다.
Center-to-Center Measurement: — 중심 간 거리 측정은 두 피처의 중심 좌표를 사용해 유클리드 거리를 계산하여 부품의 간격이나 홀 간격이 설계 공차를 만족하는지를 판정하는 방법이다. 이미지 상 검출된 바운딩 박스 또는 키포인트의 중심 좌표를 획득한 뒤 거리 공식을 적용해 물리적 치수로 환산한다. 이 값은 조립 적합성 판단과 정렬 검사에서 핵심적인 검증 지표가 된다.
Feature Detection: — 특징 검출은 이미지에서 구멍, 모서리, 커넥터 같은 검사 대상의 위치와 형태를 자동으로 식별하는 과정이며, 이후 치수 산출의 기초가 된다. 검출기는 객체의 바운딩 박스나 키포인트를 반환하고 이 좌표들이 측정 입력으로 쓰인다. 정확한 특징 검출이 확보되어야 거리 계산과 공차 비교가 신뢰성 있게 수행된다.
