TL;DR
부식으로 인한 파이프 손상은 미세한 균열이 방치되어 파열로 이어지는 특성이 있어 사람이 전 구간을 지속적으로 감시하기 어렵다는 문제가 존재한다. 해결책으로 Roboflow의 RF-DETR을 라벨된 파이프 이미지로 학습시켜 모델 단계에서는 매우 낮은 신뢰도(0.01)로 후보를 최대한 보존한 뒤 Per-Class Confidence Filter에서 실제 검사 기준인 0.4를 적용하고 Custom Python 블록이 PASS·REVIEW·FAIL을 결정하여 결과 이미지를 주석 처리하고 JSON으로 판정과 검출 통계를 출력한다. 이 구조는 경계 사례를 모델 단계에서 버리지 않고 운영 임계값에서 엄격히 선별하며 모든 실행 결과를 Vision Events에 기록해 추적성과 감사 가능성을 확보하지만 낮은 신뢰도 후보에 대한 수동 검토가 여전히 필요하다는 한계가 있다.
섹션별 상세
이미지 분석

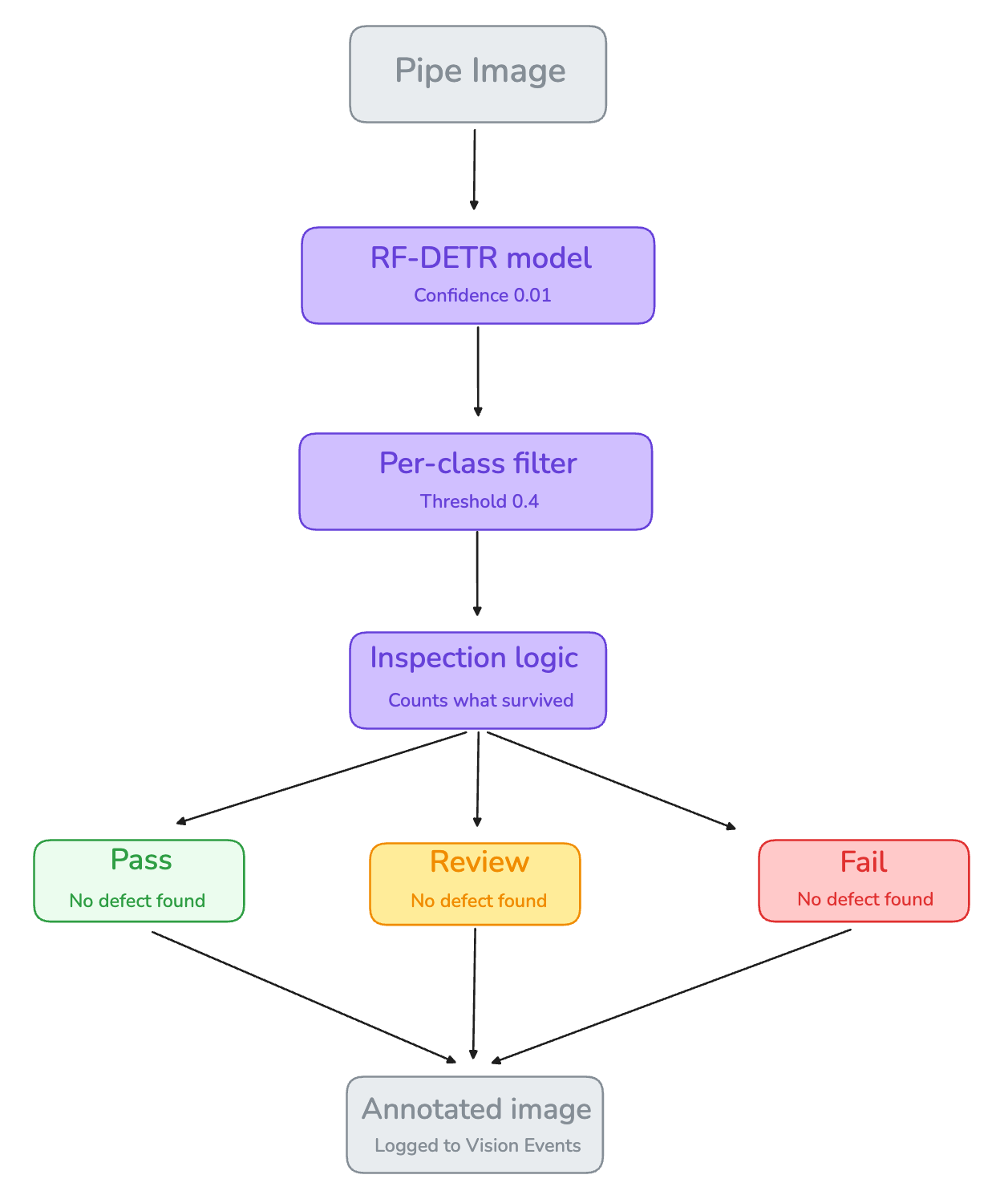

이미지는 입력 이미지가 먼저 RF-DETR 모델로 들어가고 모델 단계에서 매우 낮은 신뢰도(0.01)로 후보를 보존한 뒤 별도의 Per-Class Confidence Filter에서 실제 임계값(0.4)을 적용하는 흐름을 시각적으로 제시한다. 필터 통과 결과는 Inspection logic에서 집계되어 PASS, REVIEW, FAIL로 분기되고 최종적으로 Annotated image와 Vision Events 로그로 수렴하는 운영 파이프라인 구조를 전달한다.
RF-DETR 모델, Per-Class Confidence Filter, Inspection logic, 그리고 PASS/REVIEW/FAIL 판정으로 이어지는 워크플로 다이어그램이다.
용어 해설
- RF-DETR
- — RF-DETR은 DETR 계열의 객체 검출기를 Roboflow가 파이프·튜브 결함 데이터에 맞춰 학습시킨 모델로, 입력 이미지에서 결함 영역을 박스로 예측하고 각 박스에 확률 점수를 할당하는 방식으로 동작한다. 학습 시 라벨링된 구멍·균열·파열 이미지를 사용하며 추론 결과는 후단 필터에서 신뢰도 기준으로 선별되어 판정 흐름에 전달된다. 결함 자동화 검사 파이프라인에서 초기 후보 생성과 정밀 필터링을 분리하는 설계에 핵심 역할을 한다.
- Per-Class Confidence Filter
- — 클래스별 신뢰도 필터는 모델이 출력한 각 결함 클래스별 예측 확률에 대해 독립적인 임계값을 적용하여 최종적으로 통과시킬 탐지 결과를 결정하는 구성요소이다. 이 필터는 모델 블록에서 낮게 설정한 탐지 임계값으로 잃어버린 후보가 없도록 하고, 별도 기준(예: 0.4)으로 실제 검수 기준을 적용한다. 이렇게 하면 모델 단계와 검사 단계의 역할을 분리하여 민감도와 실제 운영 판정 기준을 독립적으로 조정할 수 있다.
- Vision Events
- — Vision Events는 각 이미지 처리 실행 결과를 이벤트 형태로 기록하는 로깅 기능으로, 판정 결과와 검출 개수·최고 신뢰도 등의 JSON 페이로드를 저장하여 추후 추적과 감사가 가능하게 한다. 이 로그는 자동화된 판정의 운영 지표와 수동 검토가 필요한 사례를 식별하는 데 사용된다. Roboflow 워크플로와 결합되어 이미지 주기별 이력 관리를 가능하게 한다.
근거 모음
- PHMSA 데이터는 유의미한 파이프라인 사고의 약 18%를 부식에 귀속시키며 2024년에는 이 비중이 25%를 넘어섰고 송전선로에서는 연간 약 70억 달러의 피해가 발생한다고 본문에서 제시했다. — SUMMARY 단락의 PHMSA 통계 설명
- 검출 파이프라인은 모델 단에서 confidence=0.01로 후보를 보존하고 별도의 Per-Class Confidence Filter에서 실제 검사 임계값 0.4를 적용하는 구조를 사용한다. — How It Works 단락과 워크플로 설명(모델 confidence 0.01, 필터 threshold 0.4)
