압축 CSI로 구현한 AI 기반 업링크 고해상도 프리코딩

이 요약은 AI가 원문을 분석해 생성했습니다. 정확한 내용은 원문 기준으로 확인하세요.

TL;DR

이 연구는 Transformer 기반 autoencoder와 학습 가능한 Segment Vector Quantization을 결합해 서브밴드 비코드북 프리코딩 행렬을 초압축하고, UE의 PA 제약을 서브밴드 단위 전력 정규화(SWE)로 해결하는 파이프라인을 제안한다. 링크 레벨 시뮬레이션에서 SQNC-T는 wideband codebook 대비 4Tx에서 최대 약 2 dB, 8Tx에서 최대 약 5 dB의 SNR 이득을 달성했고, SVQ 적용으로 SNC 대비 약 34.68배의 제어신호 절감이 관찰되었다. PoC 기반 현장 측정에서 평균 SGCS 0.97을 기록해 재구성 정확도와 실환경 일반화 가능성이 확인되었고, 시간·주파수 도메인 PAPR 영향도 거의 없었다.

빠른 이해

새로운 점

Transformer autoencoder와 학습 가능한 세그먼트 VQ를 결합해 서브밴드 비코드북 프리코딩을 실시간 전송 가능한 코드워드 인덱스로 압축하고, SWE로 UE PA 제약을 동시 해결한 점.

핵심 메커니즘

입력으로 서브밴드별 EVD 기반 최적 프리코딩 행렬을 받아 BS 측 Transformer Encoder가 공간·주파수 상관을 저차원 잠재 표현 L로 압축한다. L은 세그먼트로 분할되어 학습 가능한 코드북과 매칭되는 SVQ 단계에서 비트 인덱스로 변환되고 에어인터페이스로 전송되며, UE 측에서는 Dequantizer와 Decoder가 인덱스를 다시 코드워드로 치환해 프리코딩 행렬을 재구성한다. 재구성된 행렬에 대해 SWE를 적용해 포트별 총출력을 정규화함으로써 PA 제약을 충족하면서 빔 지향성과 총 송신 전력 효율을 유지한다.

핵심 수치

Throughput SNR gain (4Tx, 70% throughput): up to 2.01 dB vs WC- Table 1의 4Tx 실험 결과에서 보고된 최고 이득
Throughput SNR gain (8Tx, 70% throughput): up to 5.30 dB vs WC- Table 2의 8Tx 실험 결과에서 보고된 최고 이득
Control overhead compression: 34.68× vs SNC- Table 3의 레이어·서브밴드당 비트 수 비교에서 산출된 전체 압축비

섹션별 상세

문제와 접근 개요

업링크 스펙트럼 효율은 5G-Advanced와 6G에서 핵심 성능 지표지만, 3GPP 규격의 wideband codebook 제약으로 서브밴드별 미세 조정이 어렵다. 본문은 서브밴드 비코드북(non-codebook) 프리코딩이 4Tx/8Tx 구성에서 이론적 이득을 제공하나, 서브밴드 수와 포트 수에 따라 공중 제어 신호량이 기하급수적으로 증가한다는 점을 문제로 설정한다. 따라서 연구는 Transformer 기반의 autoencoder와 학습 가능한 SVQ를 결합해 비코드북 프리코딩 행렬을 초압축(codeword 인덱스)하고, UE 측 전력 제약을 해결하는 서브밴드별 전력 정규화 기법을 함께 적용하는 실현 가능한 파이프라인을 제안한다.

두-사이드 AI 압축 구조

제안 방식은 기지국(BS) 측 Encoder와 양자화기(Quantizer), 단말(UE) 측 Dequantizer와 Decoder로 구성된 두-사이드 모델을 사용해 프리코딩 행렬을 두 단계로 압축한다. 첫 단계인 autoencoder는 서브밴드 간의 공간·주파수 상관을 입력으로 받아 저차원 잠재벡터 L을 생성하고, 두 번째 단계인 SVQ는 L을 세그먼트로 분할해 학습 가능한 코드북에서 최적 코드워드 인덱스를 선택해 에어인터페이스로 전송 가능한 비트 스트림 B로 변환한다. 훈련 목표는 SGCS 기반 재구성 손실과 인코더·클러스터링 손실을 동시에 최소화하는 다중 목적식이며, 이로 인해 실제 재구성 정확도와 양자화 효율 사이의 균형을 확보한다.

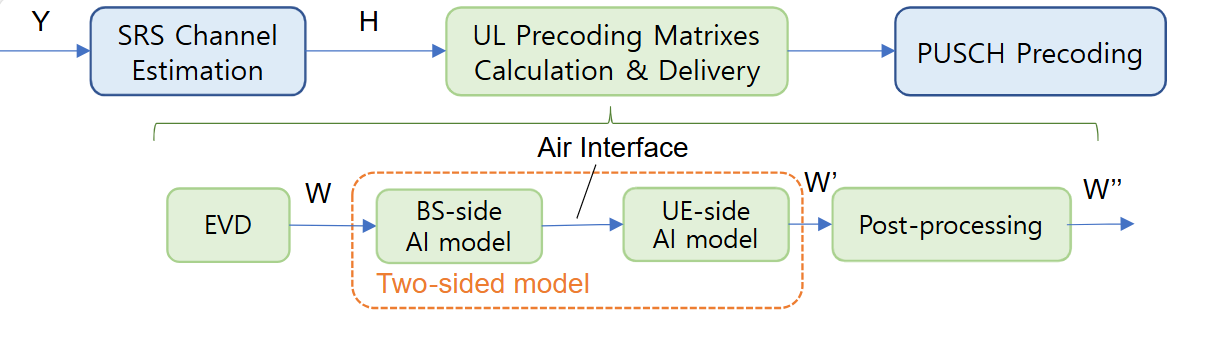

전체 시스템 파이프라인 다이어그램 — Diagram첫 번째 이미지는 BS의 SRS 기반 채널 추정에서 시작해 BS 측 엔코더·양자화, 무선 전송으로 인덱스 전달, UE 측 디코더·후처리로 재구성된 프리코딩 행렬을 얻는 전체 절차를 도식화한다. 이 흐름은 어떤 블록이 에어인터페이스를 통해 전달되는지(압축된 코드워드 인덱스)와 두-사이드 학습 구조의 역할 분담을 명확히 보여준다. 파이프라인은 제안 기법의 실용성 판단에서 신호 전달 경로와 제어 오버헤드 절감 위치를 이해하는 근거로 활용될 수 있다.

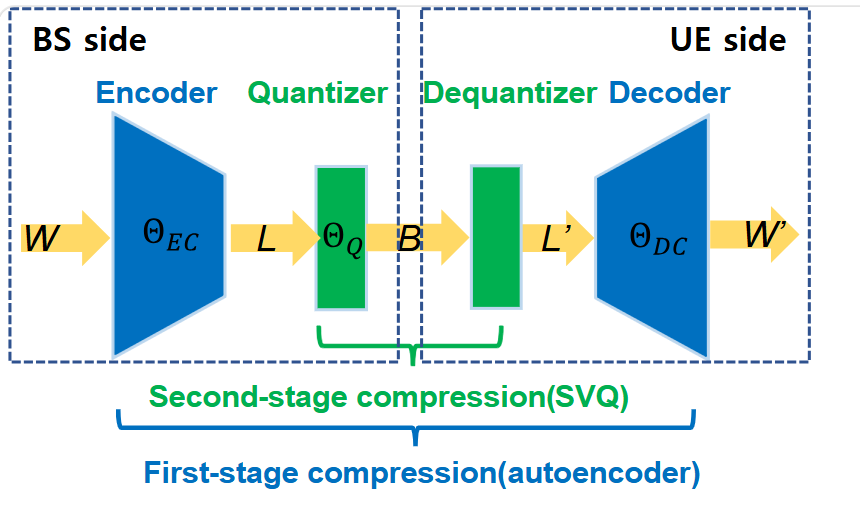

두-사이드 모델의 인코더·양자화·디코더 구성도 — Diagram두 번째 이미지는 BS 측 Encoder가 입력 프리코딩 행렬 W를 저차원 L로 압축하고 SVQ Quantizer가 L을 분할·양자화하여 B를 생성하며, UE 측 Dequantizer와 Decoder가 이를 재구성해 W'를 생성하는 과정의 블록 구조를 보여준다. 각 블록에 대응하는 학습 가능한 파라미터(Θ_EC, Θ_Q, Θ_DC)를 표기해 학습 목표와 흐름을 연계한다. 이 그림은 제안 모델의 입력·출력·중간 표현을 추적해 훈련 손실 항목들과의 연결을 이해하는 데 유용하다.

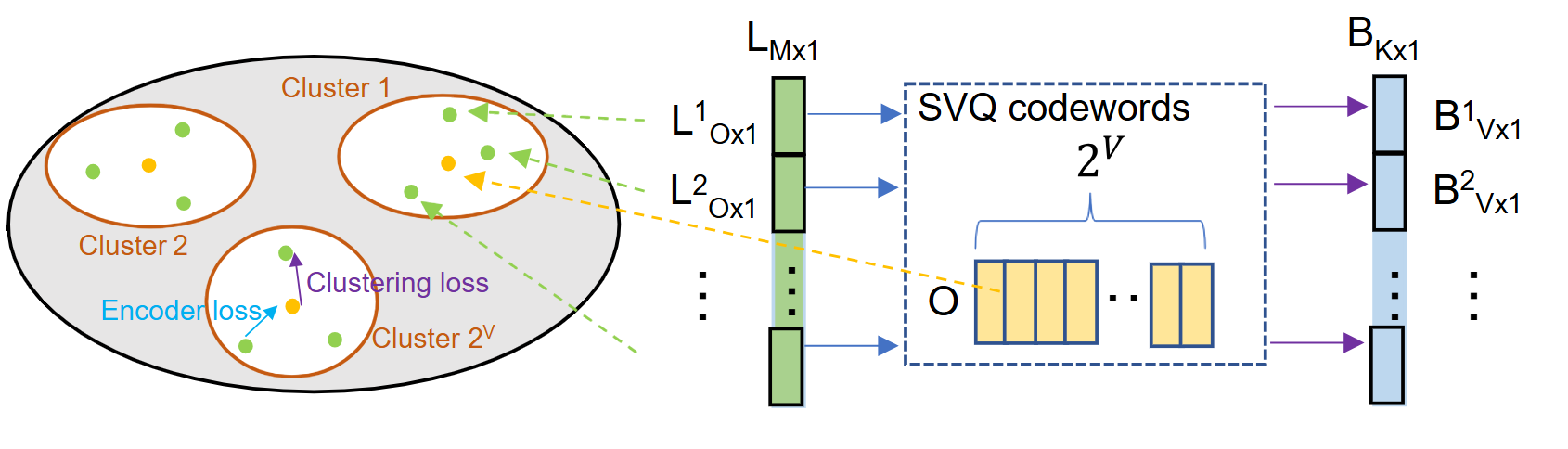

SVQ의 클러스터링 개념과 코드북 매핑 — Diagram세 번째 이미지는 잠재 세그먼트들이 여러 클러스터로 모이고, 각 클러스터 중심이 학습 가능한 코드워드 집합으로 대응되는 과정을 도해한다. 그림은 인코더 출력과 코드북 사이의 거리 기반 매핑과 함께 인코더 손실·클러스터링 손실 항목이 어떻게 상호보완하는지 시각적으로 드러낸다. 이 도식은 SVQ가 재구성 정확도와 양자화 오류 간의 트레이드오프를 어떻게 조정하는지 기술적으로 이해하는 근거가 된다.

단말 전력 제약과 서브밴드 전력 정규화

단말은 PA 성능이 포트별로 이질적이라 표준 EVD 기반 행렬을 그대로 적용하면 포트별 전력 불균형으로 전체 송신 전력이 백오프되는 문제가 발생한다. 연구는 Element-wise Power Equalization(EWE) 대신 서브밴드-단위의 Sub-band-wise Power Equalization(SWE)을 도입해 각 포트의 서브밴드 집합에서 총 포트 전력을 정규화하되, 서브밴드 간 진폭·위상 프로파일은 보존한다. SWE는 빔 지향성(방향성)을 유지하면서 총 송신 전력 효율을 복구하므로, UE의 PA 능력 제약 하에서의 실사용 성능 저하를 최소화한다.

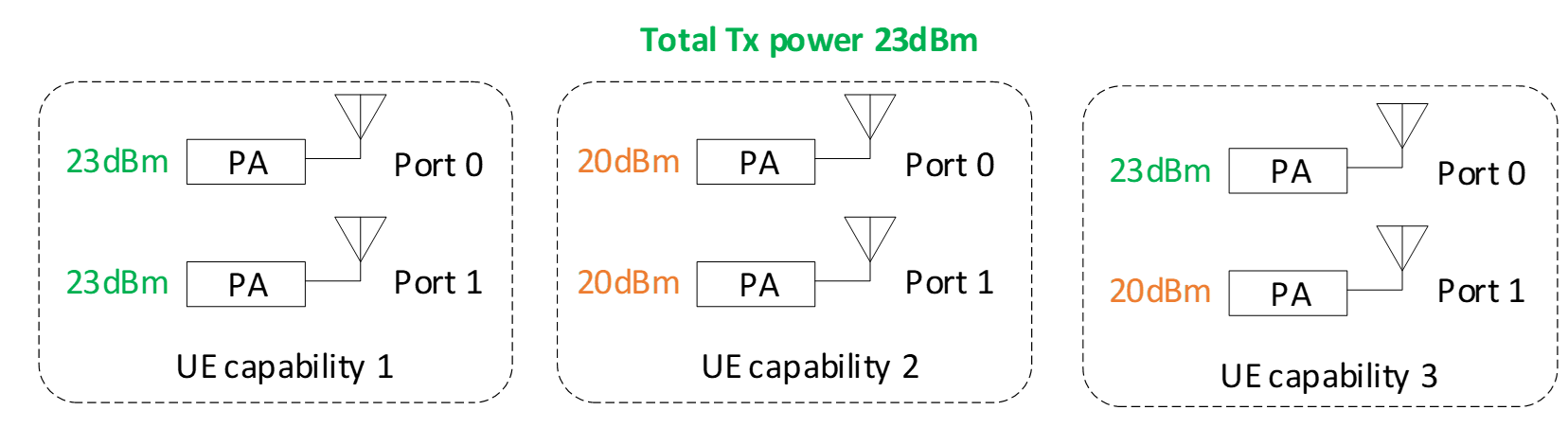

UE PA 능력 카테고리와 포트별 출력 예시 — Diagram네 번째 이미지는 3GPP 정의에 따른 UE PA 능력 타입 1·2·3을 포트별 출력 예시(예: 23 dBm, 20 dBm)를 사용해 비교한다. 이 도해는 포트별 전력 제한이 존재할 때 EVD 기반 프리코딩의 포트 간 전력 불균형이 왜 총 송신 전력 저하로 이어지는지를 직관적으로 보여준다. SWE의 필요성은 이 그림에서 각 포트 전력 보정이 왜 필수적인지 근거로 연결된다.

링크 시뮬레이션과 성능 결과

3GPP 준수 LLS 환경(TDLC300-100, 52RB, 13 sub-bands)에서 4Tx와 8Tx 시나리오로 평가한 결과 제안 기법(SQNC-T)은 기존 wideband codebook(WC) 대비 4Tx에서 최대 2.01 dB, 8Tx에서 최대 5.30 dB의 SNR 이득을 확보했다. 모델 복잡도는 인코더·디코더의 Transformer 레이어 스택으로 제어되어 4Tx 기준 약 7.12M FLOPs, 8Tx 기준 8.31M FLOPs로 설계되었고, SVQ 적용으로는 SNC 대비 약 34.68배의 제어신호 압축율이 달성되었다. SWE를 적용한 경우 8Tx Rank-8에서 약 5.43 dB의 순이득을 유지하면서 성능 저하는 3.1% 수준에 그친 반면, 단일 요소 정규화(EWE)는 큰 성능 손실을 초래했다.

주파수 도메인에서의 PAPR CDF 비교(제안 기법 영향 평가) — Chart다섯 번째 이미지는 NoE(기준), EWE, SWE 처리에 따른 주파수 도메인 PAPR의 누적분포(CDF)를 비교한다. 그래프에서 SWE(또는 제안 기법) 곡선이 기준과 거의 겹치는 구간이 많아 PAPR 요구조건에 미치는 영향이 미미함을 수치적으로 확인할 수 있다. 이 결과는 제안 프리코딩이 PA 여건을 악화시키지 않으며 실제 단말에서 적용 가능하다는 근거로 사용된다.

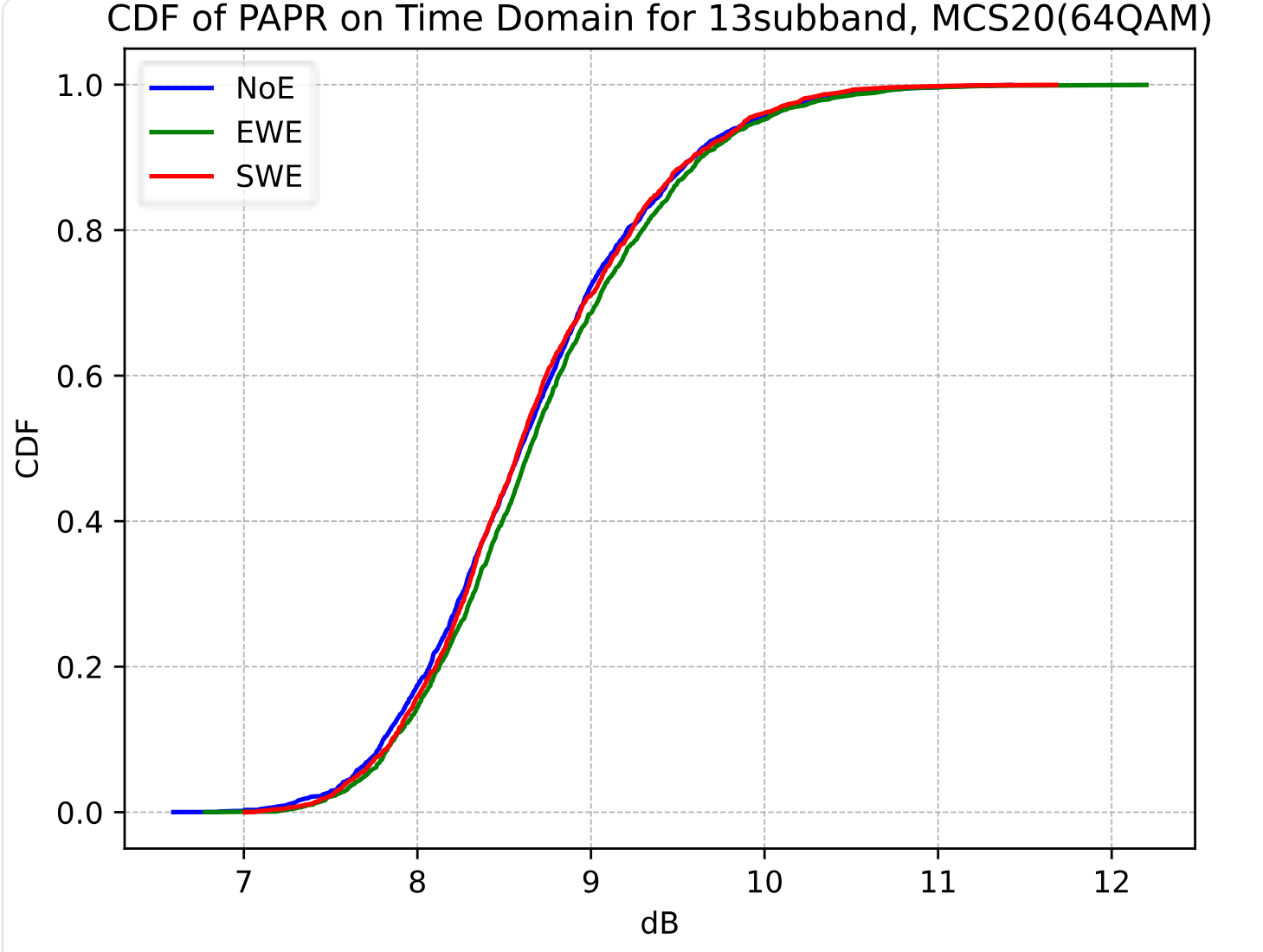

시간 도메인에서의 PAPR CDF 비교 — Chart여섯 번째 이미지는 시간 도메인 신호의 PAPR CDF를 비교한 그래프로서 시간 영역에서도 제안 방법이 PAPR을 거의 변화시키지 않음을 보여준다. 주파수·시간 도메인 결합 검토는 PA 설계 상의 위험을 낮추며, 하드웨어 PoC 결과와 함께 실무 적용 가능성을 강화한다. 두 도메인의 동등한 결과는 SWE가 빔 패턴을 유지하면서도 출력 스파이크를 유발하지 않음을 시사한다.

근거

제안한 SQNC-T는 WC 대비 4Tx에서 최대 2.01 dB, 8Tx에서 최대 5.30 dB의 SNR 이득을 확보했다. — 본문의 Table 1·2(성능 이득 표) 및 섹션 '링크 시뮬레이션과 성능 결과'.
SVQ를 적용한 SQNC-T는 SNC 대비 약 34.68배의 제어신호 압축률을 달성했다. — 본문의 Table 3(오버헤드 비교) 및 SVQ 설명 섹션.

현장 검증과 실무적 함의

NI USRP/PXIe 기반의 실내 PoC 하드웨어에서 측정한 결과 평균 SGCS가 0.97로 높은 재구성 정확도가 관찰되어 모델의 현실 환경 일반화 능력이 확인되었다. PAPR 영향 평가에서는 시간·주파수 도메인 모두에서 제안 프리코딩이 PAPR 요구를 거의 변화시키지 않아 PA 설계 측면에서 추가 제약을 유발하지 않았다. 이로 인해 제안 파이프라인은 공중 제어 신호량을 크게 줄이면서도 실제 UE 전력 제약과 하드웨어 한계를 충족하는 방식으로 업링크 스펙트럼 효율을 개선할 수 있다.

용어 해설

프리코딩(Precoding): — 무선 송신단에서 안테나 포트별로 신호 위상과 진폭을 공간·주파수 축에서 조정해 수신 품질을 높이는 처리 방식이다. 입력으로 채널 추정 정보를 받아 행렬 연산(예: EVD)으로 빔 패턴을 산출하고, 그 결과를 송신 기저대역에서 다중 안테나 포트에 적용한다. 업링크에서는 UE의 송신 전력 제약과 표준화된 코드북 제한을 고려해 전송 신호의 총출력과 방향성을 동시에 관리해야 한다.
피크 대비 평균 전력비(PAPR)(PAPR): — 무선 신호의 순간 피크 전력과 평균 전력의 비율로, PA 설계와 선형화 한계에 직접적인 영향을 미친다. 높은 PAPR은 송신기에서 출력 백오프(back-off)를 유발해 전체 전력 효율을 떨어뜨리므로 프리코딩이 주파수·시간 도메인에서 PAPR을 악화시키는지 평가해야 한다. 본 연구는 제안된 고해상도 프리코딩이 PAPR 요구를 거의 변화시키지 않음을 검증했다.
Eigen Value Decomposition (EVD)(EVD): — 채널 공분산 행렬의 고유벡터·고유값 분해로서, 이상적인 비코드북(non-codebook) 프리코딩에서는 각 서브밴드의 공분산에서 주성분(beamforming 방향)을 추출해 비최대성 전송 행렬을 생성한다. 입력은 서브밴드별 평균 공분산, 출력은 각 레이어에 적용할 수 있는 직교 벡터 집합이다. EVD 기반 프리코딩은 방향성 성능이 우수하지만 전송 제어 신호량이 매우 커지는 문제가 있다.
Segment Vector Quantization (SVQ)(SVQ): — 잠재벡터를 일정 길이의 세그먼트로 나누고 각 세그먼트를 학습 가능한 코드북으로 양자화하여 압축 효율을 높이는 기법이다. 입력인 잠재 벡터는 Encoder가 산출하며, SVQ는 세그먼트별로 가장 가까운 코드워드를 인덱스로 변환해 에어인터페이스 전송량을 크게 줄인다. 학습 시에는 코드북 위치와 인코더 출력을 공동 최적화해 재구성 손실을 최소화한다.
Physical Uplink Shared Channel (PUSCH)(PUSCH): — 5G NR에서 사용자 데이터가 전송되는 업링크 물리채널로서 디지털 프리코딩이 적용되는 전송 단위다. 프리코딩 행렬은 PUSCH 블록에 곱해져 다중 안테나 전송을 구현하며, 표준에서는 넓은 대역 단위의 코드북 기반 프리코딩을 규정한다. 본 연구는 PUSCH에 서브밴드 고해상도 프리코딩을 적용해 스펙트럼 효율을 개선하려고 한다.

기술

Transformer
Segment Vector Quantization (SVQ)
Eigen Value Decomposition (EVD)
